    武漢鉗形接地電阻測試儀的工作原理

    發布日期：2017-04-05　點擊：2025次

    武漢鉗形接地電阻測試儀的工作原理

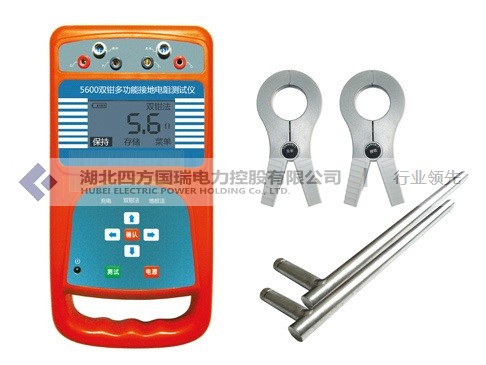

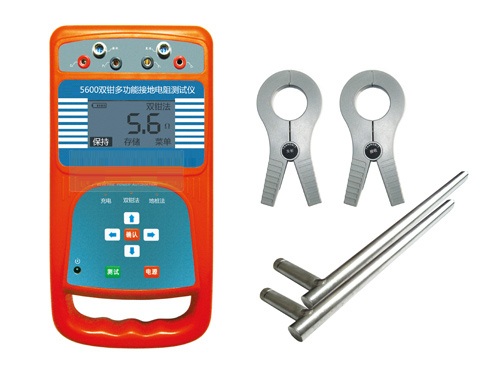

    產品點擊進入：http://www.pppei.cn/cp_show_3082.html


    鉗形接地電阻測試儀是傳統接地電阻測量技術的重大突破，廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備的接地電阻測量。鉗形接地電阻測試儀在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。雅黑">鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為鉗形接地電阻測試儀測量的是接地體電阻和接地引線電阻的綜合值。鉗形接地電阻測試儀的工作原理

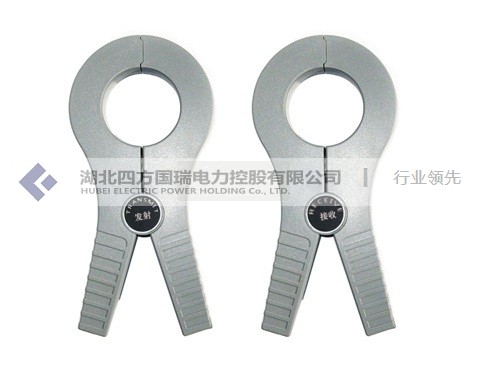

    1.電阻測量原理鉗形接地電阻測試儀測量接地電阻的基本原理是測量回路電阻。見下圖。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下
    的公式即可得到被測電阻R
    2.電流測量原理鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。見下圖。被測量導線的交流電流，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。


    1.輸電線路桿塔接地電阻的測量通常輸電線路桿塔接地構成多點接地系統，只需用鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。
    2.變壓器中性點接地電阻的測量變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。測量時，如鉗表顯示“L 0.01Ω”，可能同一個桿塔或變壓器有兩根以上接地引下線并在地下連接。此時應將其它的接地引下線解開，只保留一根接地引下線。

    3.發電廠變電所的應用
