怎么串聯諧振又稱電壓諧振？
發布日期：2017-04-11 點擊：2513次
怎么串聯諧振又稱電壓諧振？
四方國瑞電力相關產品電氣設備變頻串聯諧振耐壓裝置電纜耐壓串聯諧振裝置調感式變頻諧振耐壓裝置直流高壓發生器超低頻高壓發生器SFYDJ系列油浸式試驗變壓器串聯諧振又稱電壓諧振？
四方國瑞電力是串聯諧振裝置的生產廠家，30年致立研發標準、穩定、安全的電力測試設備，專業電測，產品選型豐富，找串聯諧振，就選四方國瑞電力。在電阻、電感和電容的串聯電路中
，出現電路的端電壓和電路總電流同相位的現象，叫做串聯諧振。串聯諧振的特點是：電路呈純電阻性，端電壓和總電流同相，此時阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，
因此串聯諧振也稱電壓諧振。在電力工程上，由于串聯諧振會出現過電壓、大電流，以致?lián)p壞電氣設備，所以要避免串聯諧振。串聯諧振，電路的整體阻抗為0歐，那么串聯諧振的整體阻抗為R的阻值。
這時候電路的電流等于U/R。而由于串聯，流過阻容感的電流式相同的，那么電感上的電壓為感抗乘電流，電容上的電壓幅值和電感上相同。 我們把R減小，那么電流就會加大，電阻為0的話
，理論上電流等于無窮大，那么電感電容上的電壓也都分別是無窮大。串聯諧振電路發生諧振時，電流與電壓同相位，電流達到最大，電容器和電感上的電壓分別等于外加電壓的Q倍，

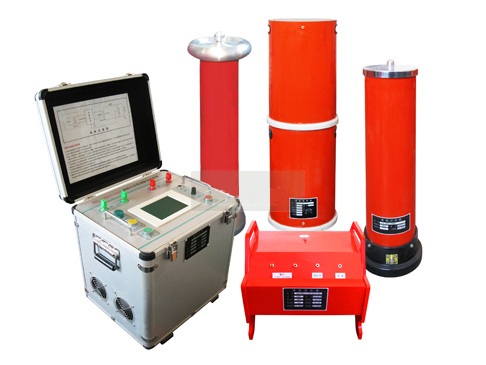

所以串聯諧振又稱電壓諧振。湖北四方國瑞電力串聯諧振主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。
其基本原理是采用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。串聯諧振廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
串聯諧振廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、且大電流的工作電源現場不易取得
，因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量能顯著降低，重量減輕，便于使用和運輸。初期多采用調感式串聯諧振設備（50Hz），但存在自動化程度差、噪音大等缺點。因此現在大多采用變頻諧振，
可以得到更高的品質因數（Q值），并具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點。
