600A的互感器綜合特性測試儀技術講解
發布日期：2017-04-16 點擊：2176次

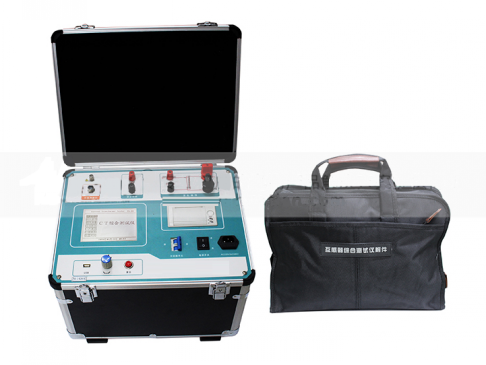

FFA-F 互感器綜合特性測試儀(600A)
-
本產品是一款多功能全自動化的CT、PT特性測試儀器
-
參考標準：GB/T22071.2-2008
-
-
支持U盤轉存試驗數據
-
自帶微型打印機，即時打印試驗數據和曲線
-
AC220V和AC380V自適應供電
SFFA-F 互感器綜合特性測試儀是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗和PT交流耐壓試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數
儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。
產品參數
|
工作電源
|
AC380V
|
AC220V
|
|
CT伏安特性試驗
|
單機
|
0～1000V、0～20A
|
0～600V、0～20A
|
|
外接升壓器（選配）
|
0～2500V、0～3A
|
0～2000V、0～3A
|
|
分辨力
|
0.1V、1mA
|
|
精度
|
≤0.5%
|
|
5%或10%誤差曲線
|
精度
|
≤1.0%
|
|
CT變比試驗
|
范圍
|
5～25000A/5A(5000A/1A)
|
|
精度
|
≤1.0%
|
|
PT伏安 特性試驗
|
單機
|
0～1000V、0～20A
|
0～600V、0～20A
|
|
外接升壓器（選配）
|
0～2500V、0～3A
|
0～2000V、0～3A
|
|
分辨力
|
0.1V、1mA
|
|
精度
|
≤0.5%
|
|
PT變比極性試驗
|
范圍
|
1～10000
|
|
精度
|
≤1.0%
|
|
一次通流
|
電流范圍
|
0～600A
|
|
通流時間
|
5分鐘
|
|
交流耐壓
|
單機
|
0～1000V
|
0～600V
|
|
外接升壓器（選配）
|
0～2500V
|
0～2000V
|
|
分辨力
|
0.1V
|
|
儀器電源電壓
|
AC220V或AC380V 50HZ
|
|
工作環境溫度
|
-10℃ ～ +50℃
|
|
儀器主機體積
|
420×330×320㎜3
|
|
儀器主機重量
|
39kg
|
|
外接升壓器（選配）體積
|
310×310×330㎜3
|
|
外接升壓器（選配）重量
|
25kg
|
