                   變壓器繞組變形測試儀的研制及應用

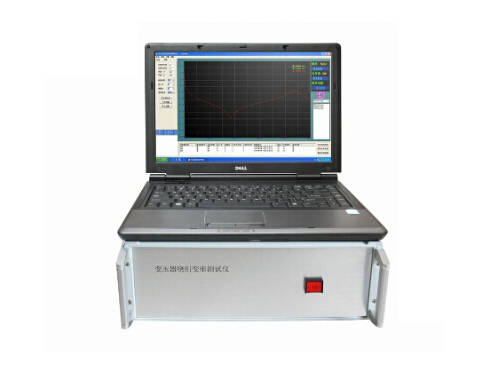

SFRB-R 變壓器繞組變形測試儀

• 完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷
• 參考標準：GB50150-2006,DL/T849.6-200適用于63kV～500kV電力變壓器的內部結構故障檢采集控制采用高速、高集成化微處理器成品電路板,表面有特殊處理，具有抗水和有害氣體污染

SFRB變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的因此每個線圈的頻域特征響應也隨之確定，

對應的三相線圈之間其頻率圖譜具有一定可比性。 變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，

就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的ZSRB變壓器繞組頻率響應測試儀，

就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。 變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，

根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。 對于運行中的變壓器而言，

無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。

 變壓器繞組變形頻率響應測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

變壓器繞組變形測試儀界面介紹及使用說明

變壓器繞組變形頻率響應測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷變壓器設計制造完成后、

其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。

因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
       變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。

進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的HX021變壓器繞組頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。

它適用于63kV～500kV電力變壓器的內部結構故障檢測。
       變壓器繞組變形頻率響應測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，

進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。 對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。

當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精確有力的依據。

       變壓器繞組變形頻率響應測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

一、測試軟件界面介紹
       本儀器除接線外的所有操作均在計算機上完成。檢查試驗接線正確無誤后，啟動計算機電源開關，待微機進入正常運行后，再啟動主測量單元電源，其電源指示燈應正常顯示。如果只對已測量的數據進行分析工作，

可不連接和啟動主測量單元，只啟動計算機就可完成;計算機啟動后，雙擊本儀器執行圖標，即進入工作程序。以下介紹軟件界面中各個區域的功能。
       注意：第一次進入該系統或重新安裝該系統，系統將自動進行參數初始化，此時請保持所有儀器電源打開，USB接線無誤，該過程可能需要3分鐘，請耐心等待。初始化完成后，在以后的使用中將不會出現這個過程。
       （1）菜單欄
       進入軟件，左上方即為菜單欄，分別有“系統”、“查看”和“設置”三個下拉菜單。下面分別介紹各個下拉菜單的具體功能。
       1．系統
       1.1 開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。
       1.2 波形分析報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。
       1.3 連接USB，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。
       1.4 自校，對本儀器進行自我校準，一般儀器出廠前已經校準完畢，所以不建議使用本項目。（此項目有密碼保護，不必擔心會誤操作。）
       1.5 退出系統，使用完畢可以選擇此項目離開。
       2．查看
       2.1 X軸平均坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用均勻分布情況。
       2.2 X軸對數坐標系，此項目只在分析歷史曲線時候有效，使用后，歷史測試曲線的頻率點分布采用對數分布情況。
       2.3 恢復到原始X軸坐標，此項目只在分析歷史曲線時候有效，歷史曲線分析的時候可以對曲線進行局部放大查看，使用此項目后，曲線會恢復到原始坐標系的狀態。

• •
