BPXZ-Z串聯諧振耐壓試驗裝置

一、定義
       在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
二、危害性
       發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
       品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
       在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。
湖北四方國瑞電力電科生產工頻串聯諧振升壓裝置(CVT校驗用)、工頻交流耐壓諧振裝置、變頻諧振耐壓試驗裝置，廣泛用于各種高壓交聯電纜、變壓器、發電機、GIS開關、電動機等設備的交流耐壓試驗。該裝置擁有多項關鍵的國家專利技術，加上引進的部分國際先進技術，設備整體達到了國際先進水平。全傻瓜式操作，全自動試驗。
串聯諧振電源產品使用中的注意事項
       1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
       2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
       3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
       4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
       5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。
      四方國瑞電力，是專業生產串聯諧振裝置的廠商。其串聯諧振產品穩定性、可靠性高，自動調諧功能強大，支持多種試驗模式，系統人機交互界面友好，保護功能完善。
串聯諧振變壓器故障原因及排除
       1、風扇不能啟動：
       急停、故障保護、失諧保護后，沒有按“故障復位”；
       內部溫度過高，功率元件熱保護；
       排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。
       2、自動調諧不能完成，找不到諧振點：
      （1）現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
       原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
       排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；
檢查勵磁變壓器的高低壓線圈的通斷；
檢查每一只電抗器的通斷；
檢查分壓器的信號線的通斷；
檢查分壓器的高低壓電容臂的通斷；
裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
       （2）現象：調諧曲線是一條曲線，有較低的尖峰；
       試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
       原因：電抗器與試品電容量不匹配，沒有準確找到諧振點；
試品損耗較高，系統Q值太低；
勵磁變壓器高壓輸出電壓較低；
       排除方法：將補償電容器并接入試驗回路，加大回路電容量；
盡可能將多只電抗器串聯，提高回路電感量；
提高勵磁變壓器的輸出電壓；
干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
如果上述操作全部處理完后，依然不能解決問題，請和湖北四方國瑞參考標準：GB50150-2006,DL/T849.6-2004，采用進口功率元件作為功率變換的核心，調諧+調壓；多種組合試驗模式，過載能力強，保護功能更完善。適用于大容量，高電壓的電容性試品的交接和預防性試驗。

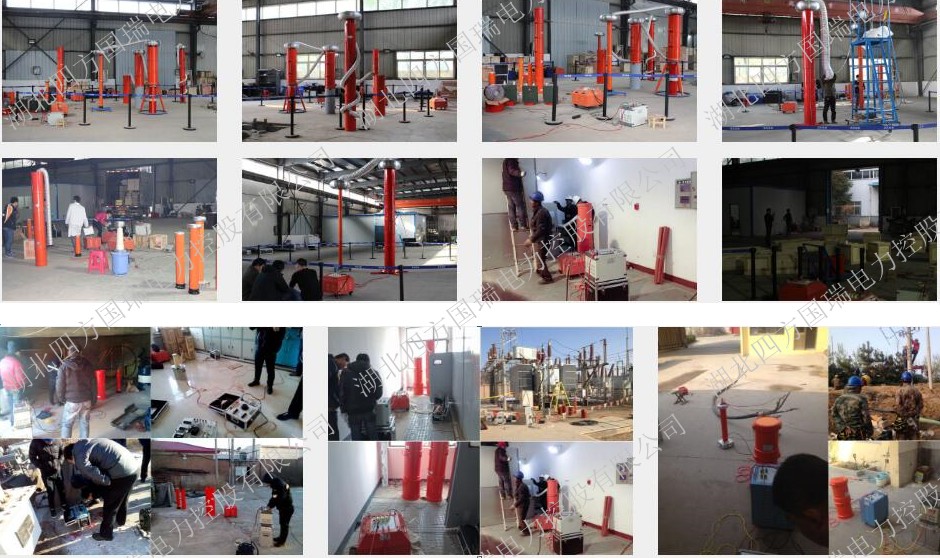

BPXZ-Z串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。產品咨詢、購買、維護服務，歡迎致電 027-61903638 電力廠家聯系，不可自行拆卸儀器！

湖北四方國瑞電力始終秉承“專業打造精品電測產品，誠信贏得至高市場榮譽”的企業精神，努力不斷地為國內外客戶制造精品電測產品，為電力行業發展貢獻自己的一份力量。
