電纜故障測試儀的工作原理和操作方法
發布日期：2017-09-26 點擊：1996次

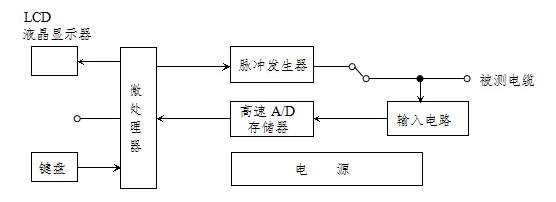

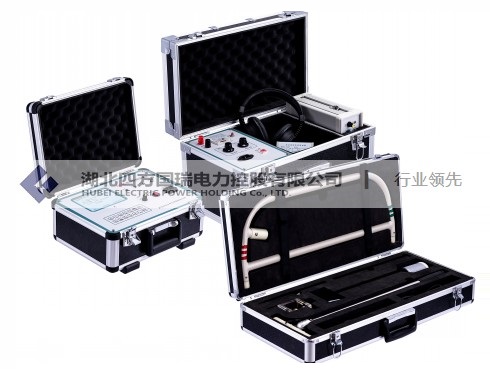

電力電纜有的架在高空，有的深埋于地下，如果電纜因?yàn)槭艹薄⑹軣徇^(guò)度等發生故障，會導致大面積停電的發生，而依靠人力進行排查顯然效率和成功率都比較低，因此電力企業急需一種能快速準確的找出電纜故障點的設備，電纜故障測試儀便應運而生了。 新時代的電纜故障測試儀，集嵌入式計算機技術、網絡化服務技術、USB通信技術，數字信號處理技術于一體，可以用于用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、機場信號控制電纜、和路燈電纜故障的精確測試。 本文簡單闡述新式電纜故障測試儀的構造及工作原理。 電纜故障測試儀的基本構造一般為： 儀器主機：故障預定位關鍵設備，用來測試電纜全長及故障長度。 路徑信號發生器：發射路徑尋測所必須的路徑信號發生設備。 路徑/故障定位儀：路徑尋測時用作路徑尋測信號處理設備以及故障定位時用作故障定點信號處理設備。 電纜故障測試儀的基本工作原理：
當儀器處于閃絡觸發方式時，故障點瞬間擊穿放電所形成的閃絡回波是隨機的單詞瞬態波形，因此測試儀應具有存儲示波器的功能，可捕獲和顯示單子瞬態波形。電纜故障測試儀采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理 后，送至LCD顯示控制電路，變?yōu)闀r(shí)序點陣信息，于是在LCD屏幕上顯示當前采樣的波形參數。當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜盒輸出電路，即時啟動A/D工作，其采樣、存儲、轉換和處理方式與上述周期基本相同。 一般在進行電纜故障測試的基本步驟為： 步驟1 電纜端頭處理與絕緣測試 1、將故障電纜始端及電纜終端從接線端子上面拆掉。電纜上不要留有任何負載及互感器。 2、 電纜始端的鎧裝從接地體上拆開，電纜終端的鎧裝不改動。 3、 將電纜始端和電纜終端A、B、C三相距離大地之間以及各相之間保持10厘米以上的安全距離。 4、 用絕緣表測試各A、B、C三相的絕緣情況，對絕緣情況作好記錄。 步驟2 故障預定位 /1、 用低壓脈沖法測試電纜全長。 步驟3 用高壓沖閃法測試電纜的故障點到始端的電纜長度。 步驟4 故障電纜路徑尋測 電纜始端接路徑信號發生器發射路徑信號，然后用路徑/故障定位儀尋找電纜的路徑。 步驟5 故障點精確定位 由步驟2和步驟3的結果會得到故障點的大致位置。保持電纜始端持續脈沖放電，到故障點所在的大致位置處，沿電纜正上方定位故障。
湖北四方國瑞電力控股有限公司位于湖北省武漢市東湖開發區光谷大道303光谷芯中心。是專業從事開發，研制，生產和銷售變頻串聯諧振試驗裝置，斷路器測試儀，直流電阻測試儀，開關測試儀，繼電保護裝置，電纜故障測試儀，絕緣電阻測試儀，互感器測試儀，氧化鋅避雷器特性測試儀和互感器伏安變比極性綜合測試儀等電氣測試設備，電力系統綜合自動化及智能儀器儀表的生產型高新技術企業。
文章來源:湖北四方國瑞電力控股有限公司 技術部
