SFBP-108KVA/72KV變頻串聯諧振成套試驗裝置
技術方案
適合的被試品：電纜、變壓器、開關、開關柜、絕緣子、母線等。
適用范圍
1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。
2．滿足10kV變電站變壓器、配電設備交流耐壓試驗
3. 滿足35kV變電站變壓器、配電設備交流耐壓試驗
4．35kV/300mm2電纜0.5km，電容量≤0.099μF，試驗頻率為30-300Hz,試驗電壓52kV。
一、系統主要性能及參數
1、電源電壓： 220V±10%、50Hz；
2、額定容量： 108KVA；
3、輸出電壓： 80KV，
4、輸出電流： 1.5A， 3A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗?zāi)Ｊ健?/span>
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
二、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量?jī)x器安全要求
三、系統配置及具體參數
1、變頻控制電源10KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 10KW
c) 工作電源: 交流220V、50Hz 。
d) 輸出電壓: 0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 40A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保 護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗兩種模式。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量： 16Kg
2、 勵磁變壓器8KVA 1臺
a) 額定容量: 8KVA
b) 輸入電壓: 250V
c) 輸出電壓： 2 KV；4KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重 量： 55Kg ;

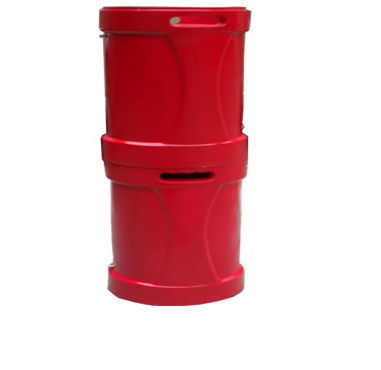

3、高壓電抗器 DK-54/36 2臺
a) 額定容量： 54KVA
b) 額定電壓： 36KV
c) 額定電流： 1.5A
e) 品質因素： Q≥30
f) 結 構： 干式；
g) 重 量： 48Kg/臺
h) 連續運行時間：≥ 1小時

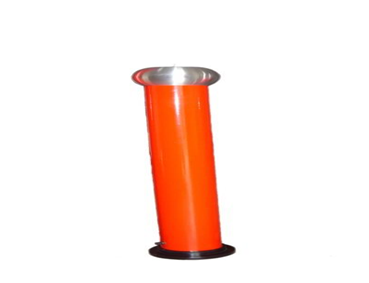

4、 電容分壓器 TRF-80/0.006 1臺
a) 額定電壓： 80KV
b) 工作頻率： 30～300Hz
c) 分 壓 比： 1000：1
d) 分壓比誤差： ≤1%,
e) 測量精度： 交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重 量： 10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
四、供貨清單一覽表
序號 設備名稱 型號規格 單位 數量 備 注
1 變頻電源 10KW 臺 1
2 勵磁變壓器 8KVA 臺 1
3 高壓電抗器 54/36
(36KV/1.5A) 臺 2
4 電容分壓器 TRF-80/0.006
(80KV) 臺 1
5 附件箱 含測試線一套 套 1
五、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3） 噪音小于60dB；
銷售與咨詢
我們竭誠為您提供更放心、更專業的產品咨詢與技術指導服務，專業為您，真誠為您提供優質電測電氣試驗設備，提供工程預約及產品咨詢
客服熱線：027-61903638 傳 真： 027-61909126
郵 箱： SFDL1996@163.com
QQ客服(銷售)： 3173906661 QQ 3301451900
湖北四方國瑞電力控股有限公司
地 址： 湖北省武漢東湖開發區光谷大道303光谷芯中心403棟
官 網： www.pppei.cn
湖北四方國瑞電力控股有限公司 廠家 技術部
