技術方案
一、適用范圍
1．20kV，300平方毫米交聯電纜6000m，電容量≤1.433μF，試驗頻率30-300Hz，試驗電壓45kV。
2. 10kV/1000kVA變壓器的交流耐壓試驗， 電容量≤0.01μF，試驗頻率45-65Hz，試驗電壓不超過35kV。
3. 10kv所有被試品
4. 環境溫度：－150C –450C;
5. 相對濕度：≤90%RH;
6. 海拔高度: ≤2500米；
二、系統主要性能及參數
1、電源電壓： 380V±10%、50Hz；
2、額定容量： 756KVA；
3、輸出電壓： 45KV，
4、輸出電流： 1.4A. 16.8A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗?zāi)Ｊ健?/span>
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源50KW 1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 50KW
c) 工作電源: 交流380V、50Hz 。
d) 輸出電壓: 0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流: 100A
g) 輸出波形:正弦波, 波形畸變率:≤0.5%
h) 頻率調節范圍: 30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保 護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重 量： 26Kg
2、 勵磁變壓器50KVA 1臺
a) 額定容量: 50KVA
b) 輸入電壓: 500V
c) 輸出電壓： 2KV; 2.8KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重 量： 50Kg;
3、高壓電抗器 DK-63/45 12臺
a) 額定容量： 63KVA
b) 額定電壓： 45KV
c) 額定電流： 1.4A
e) 品質因素： Q≥30
f) 結 構： 干式；
g) 重 量： 60Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器 TRF-60/0.001 1臺
a) 額定電壓： 60KV
b) 工作頻率： 30～300Hz
c) 分 壓 比： 1000：1
d) 分壓比誤差： ≤1%,
e) 測量精度： 交流有效值1.0級
f) 介質損耗： tgδ≤0.5% ;
g) 重 量： 10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、供貨清單一覽表
|
序號 |
設備名稱 |
型號規格 |
單位 |
數量 |
備 注 |
|
1 |
變頻電源 |
50KW |
臺 |
1 |
|
|
2 |
勵磁變壓器 |
50KVA |
臺 |
1 |
|
|
3 |
高壓電抗器 |
63/45(45KV/1.4A) |
臺 |
12 |
|
|
4 |
電容分壓器 |
TRF-60/0.001 （60KV） |
臺 |
1 |
|
|
5 |
附件測試線一套 |
|
套 |
1 |
|
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
2）變比測量
3）空載電流及空載損耗
4）短路阻抗和負載損耗
5）絕緣電阻測試
6）溫升試驗：額定容量下運行60min,溫升不大于65K
3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；
銷售與咨詢
我們竭誠為您提供更放心、更專業的產品咨詢與技術指導服務，專業為您，真誠為您提供優質電測電氣試驗設備，提供工程預約及產品咨詢
客服熱線：027-61903638 傳 真： 027-61909126
郵 箱： SFDL1996@163.com
QQ客服(銷售)： 3173906661 QQ 3301451900
湖北四方國瑞電力控股有限公司
地 址： 湖北省武漢東湖開發區光谷大道303光谷芯中心403棟
官 網： www.pppei.cn
湖北四方國瑞電力控股有限公司 變頻串聯諧振廠家 技術部
756KVA/54KV變頻串聯諧振供應廠家
如果你選擇來到756KVA/54KV變頻串聯諧振供應廠家，我們就應該更好的去了解一些具體的情況，然后才能夠購買設備。這些人雖然找到了一個比較好的廠家，但是卻不知道自己需要做好的了解工作都有哪些，所以同樣沒有做出適合的選擇。
對比設備的差別
很多的設備非常的相似，所以大家不知道如何選擇，我們能夠認真的做好各個方面的對比，知道這些設備的具體差別，在這個基礎之上，在作出選擇的時候，相對來說就會變得更加的容易。
知道自身的需求
每個地方對于設備的需求是不一樣的，有些設備再好，但是你根本就不用，所以不能夠在756KVA/54KV變頻串聯諧振供應廠家購買。真正去了解自己的需求之后，你才能夠做出的更好的決定。我們能夠用心的去關注到了這些實際的東西，我相信對于大家來說肯定會有保障，你自己也需要去做的更好。

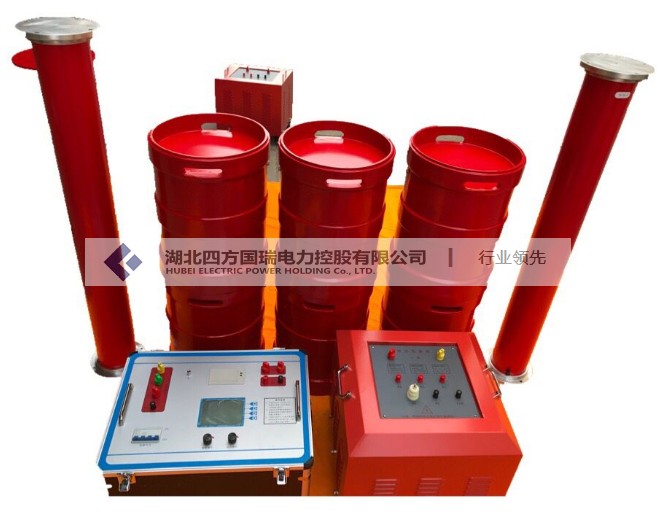

SFBP-756KVA-54KV變頻串聯諧振成套試驗裝置
