串聯諧振裝置各級別技術方案

發布日期：2017-11-24　點擊：2116次

串聯諧振的相關知識

一、定義
       在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
二、危害性
       發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
       品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
       在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。

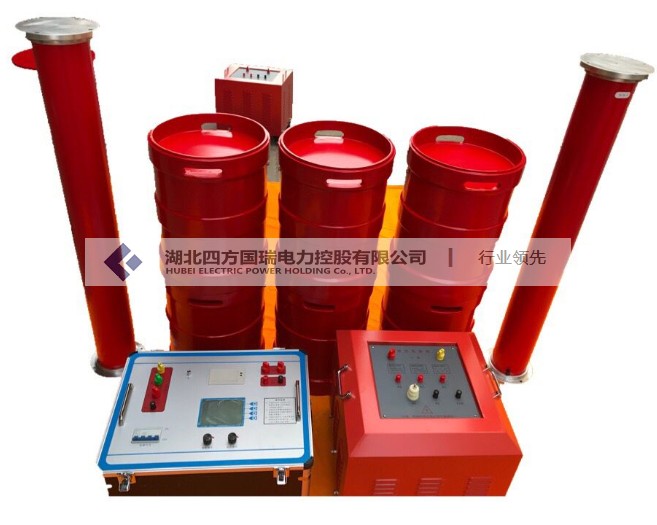

      湖北四方國瑞電力控股有限公司生產工頻串聯諧振升壓裝置(CVT校驗用)、工頻交流耐壓諧振裝置、變頻諧振耐壓試驗裝置，廣泛用于各種高壓交聯電纜、變壓器、發電機、GIS開關、電動機等設備的交流耐壓試驗。該裝置擁有多項關鍵的國家專利技術，加上引進的部分國際先進技術，設備整體達到了國際先進水平。全傻瓜式操作，全自動試驗。
串聯諧振電源產品使用中的注意事項
       1、諧振電源產品大多都是高壓試驗設備，要求由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
       2、操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
       3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
       4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞。
       5、本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全距離。
      四方國瑞電力，是專業生產串聯諧振裝置的廠商。其串聯諧振產品穩定性、可靠性高，自動調諧功能強大，支持多種試驗?zāi)Ｊ?，系統人機交互界面友好，保護功能完善。
串聯諧振變壓器故障原因及排除
       1、風扇不能啟動：
       急停、故障保護、失諧保護后，沒有按“故障復位”；
       內部溫度過高，功率元件熱保護；
       排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。
       2、自動調諧不能完成，找不到諧振點：
      （1）現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
       原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
       排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；
檢查勵磁變壓器的高低壓線圈的通斷；
檢查每一只電抗器的通斷；
檢查分壓器的信號線的通斷；
檢查分壓器的高低壓電容臂的通斷；
裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
       （2）現象：調諧曲線是一條曲線，有較低的尖峰；
       試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
       原因：電抗器與試品電容量不匹配，沒有準確找到諧振點；
試品損耗較高，系統Q值太低；
勵磁變壓器高壓輸出電壓較低；
       排除方法：將補償電容器并接入試驗回路，加大回路電容量；
盡可能將多只電抗器串聯，提高回路電感量；
提高勵磁變壓器的輸出電壓；
干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
       如果上述操作全部處理完后，依然不能解決問題，請和湖北四方國瑞電力廠家聯系，不可自行拆卸儀器！

湖北四方國瑞電力控股有限公司始終秉承“專業打造精品電測產品，誠信贏得至高市場榮譽”的企業精神，努力不斷地為國內外客戶制造精品電測產品，為電力行業發展貢獻自己的一份力量?？头?wù)中心：027-61903638，我們將盡快安排電力工程師為您及時解答！湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
湖北四方國瑞電力是一家專業生產及銷售:如下
試驗變壓器、工頻耐壓裝置、綜合試驗臺、高壓耐壓設備、串聯諧振、承試設備選型、變壓器測試儀器、繼電保護測試儀、斷路器測試、開關測試儀器、避雷器測試儀器、接地、絕緣電阻測試儀器、互感器檢測及計量?jī)x器、SF6、油化測試儀、蓄電池檢測儀無功補償電容檢測。

設備采購等選型指南

官   網:http://www.pppei.cn/

QQ客服(銷售)： 3173906661  / 3301451900

地　　址： 湖北省武漢東湖開發區光谷大道303光谷芯中心403棟

選型熱線:027-61903638 湖北四方國瑞電力控股有限公司  廠家---- 技術部

串聯諧振裝置各級別技術方案

制定串聯諧振裝置各級別技術方案的過程中，需要我們真正的去考慮到了這些情況，也需要去關注到各個方面的內容，但是有些人在做的過程中，似乎并沒有做好一些相關的工作，所以得到的結果可能并沒有想象當中的那么好。

提前做好考察

每一件事情都應該有一定的依據，在做串聯諧振裝置各級別技術方案之前，需要做好一些方面的考察，正確的做好各方面的工作，把整個考察的事情做得非常的到位，就讓你才能夠擁有的比較不錯的結果，所以大家在做的過程中需要綜合的去認識到了這方面的內容。

擁有一定的專業性

做串聯諧振裝置各級別技術方案，并沒有你想象的那么容易，如果只是單純的憑借自己的想象，根本就沒有辦法去完成，我們只有在這個過程中能夠有一定的專業性，那么才能夠真正的去做的更加的到位，所以希望大家都能夠認識。按照自己專業的方向，然后做好一些相關的工作，這些對于你來說其實會更為主要。
