75KVA/75KV變頻串聯諧振試驗成套裝置系統主要性能及參數
發布日期：2018-02-03 點擊：2426次
一、系統主要性能及參數
1、電源電壓： 220V±10%、50Hz；
2、額定容量： 75KVA；
3、輸出電壓： 75KV，
4、輸出電流： 1A
5、輸出電壓波形: 正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行；
8、輸出頻率范圍: 30～300Hz ；
9、品質因數: ≥30
10、系統噪聲: ≤60db
11、系統測量精度: 1.0級
12、頻率分辨率: 0.01Hz
13、頻率不穩定度: ≤0.05%
14、環境溫度： -25℃～ +55℃
相對濕度: ≤90%
海拔高度: ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18 具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
二、設備制造遵循的國家標準和行業標準
GB7328-87 << 變壓器和電抗器的聲級測量>>
GB1094 <<電力變壓器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89 <<試驗變壓器>>
GB4208 <<外殼防護等級>>
GB2900 <<電工名詞術語>>
GB5273 <<變壓器、高壓電器和套管的端子>>
GB191 <<包裝儲運標志>>
GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88 <<電抗器>>
IEC358(1990) <<耦合電容器和電容分壓器>>
IEC1000 <<電磁兼容性>>
GB4793-1984 電子測量儀器安全要求。

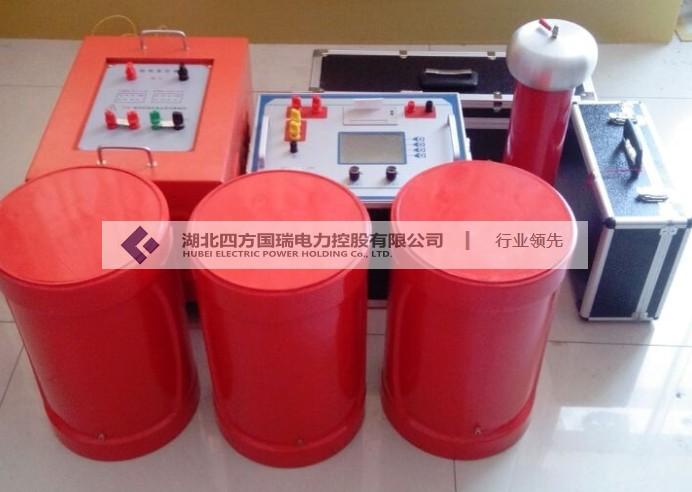

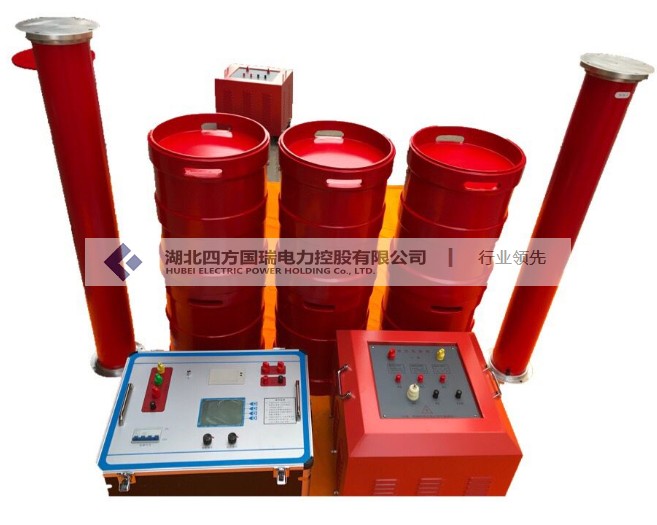

供貨清單一覽表
|
序號 |
設備名稱 |
型號規格 |
單位 |
數量 |
|
1 |
變頻電源 |
10KW |
臺 |
1 |
|
2 |
勵磁變壓器 |
10KVA |
臺 |
1 |
|
3 |
高壓電抗器 |
25/25(25KV/1A) |
臺 |
3 |
|
4 |
電容分壓器 |
TRF-30/0.001 (30KV) |
臺 |
1 |
|
5 |
附件箱 |
含測試線一套 |
套 |
1 |
出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
