繼電保護測試儀交流試驗方法
發布日期：2018-03-25 點擊：1895次
■ 界面說明
交流試驗中，各相電壓電流均輸出交流量，各電壓電流的幅值、相位以及交流頻率均可任意調節，以滿足各種試驗中需要對各種量進行調節和組合的要求。試驗中繼電器和保護接點動作時，可以記錄動作時間、返回時間和動作值、返回值等。
本試驗菜單可以測試各種交流型繼電器，相位、頻率繼電器，微機保護等，也可以模擬整組試驗。
本試驗中可變化的變化量有： Ua量值，Ua相位； Ia量值，Ia相位；
Ub量值，Ub相位； Ib量值，Ib相位；
Uc量值，Uc相位； Ic量值，Ic相位；
交流頻率。
需要輸入的各種設定量： 各變化量的初值、 各變化量的變化步長值（可正可負） ；
哪些量需變化調節，需變化的變量其“ ”標志打開。
手動試驗／自動試驗： 試驗開始后，可以設定變化量是手動控制增減還是自動增減變化。
各項數據和設定項輸入完畢，移動光標按下“確認”，此時查驗設置量，如無誤再選定“開始”即開始試驗。裝置開始輸出，并在屏幕下部將彈出被試?yán)^電器的接點狀態圖。
手動試驗時使用“▲”、“▼”鍵或旋動旋鈕控制各量以各自步長加減，觀察顯示屏上被測元件的動作情況，其接點閉合或打開時屏幕上即顯示出動作時間和返回時間，以及各相應輸出量（Ua、Ub、Uc、Ia、Ib、Ic）的有效值與相位角（即為被測元件的動作值和返回值）。
自動試驗時各量自動增加，繼電器接點動作時裝置維持各量輸出在動作點位置等待下一步操作，此時按一下“▲”或“▼”鍵或“正向”、“反向”旋動旋鈕一格，試驗將按所給的方向再次自動加或減，直至下一次變位再維持在該位置等待。如此可以反復不斷地按各個方向進行自動試驗，測定各項動作值、返回值等。
l 開入量：測試時，被測元件的接點可接入任一路開關量輸入端子中。
l 開出量：兩路輸出節點，一路跟蹤試驗的過程，在試驗按下“開始”時閉合，試驗“停止”時斷開；另一路跟蹤試驗數據的變化，即在試驗開始后第一次按動“▲”或“▼”按鈕時閉合，試驗“停止”時斷開。
l 數據記錄區：保護動作、返回時除記錄動作時間及返回時間外,下部顯示依次為動作、返回時Ua、Ub、Uc、Ia、Ib、Ic幅值及相位,第一行為各量動作值,第二行為各量動作時的相位,第三行為返回值,第四行為各量返回時的相位。
l 組合輸出量：電壓和電流可以進行組合以輸出不同的量： 交流電壓每相可輸出120V。當需要較高輸出電壓時，可將兩通道串聯使用，如Ua輸出120V，0°、Ub輸出120V，180°，則Uab輸出為240V。交流電流每相可輸出40A。當需要較大輸出電流時，可將兩或三通道并聯使用，如并聯時最大電流可達80A或120A，注意并聯時應使各相相位相同。
注意： 1. 若輸出較大電流時，請盡量用較短、較粗的接線，以減小試驗回路電阻。
2. 請勿較長時間停留在輸出較大電流狀態，以免損壞儀器和被測設備。
3. 自動試驗時自動變化時間間隔約為0.3秒，若測試時間繼電器或其他動作時間較長的繼電器，則測出的時間將會不正確，請改用手動變化方式測試。
試驗指導

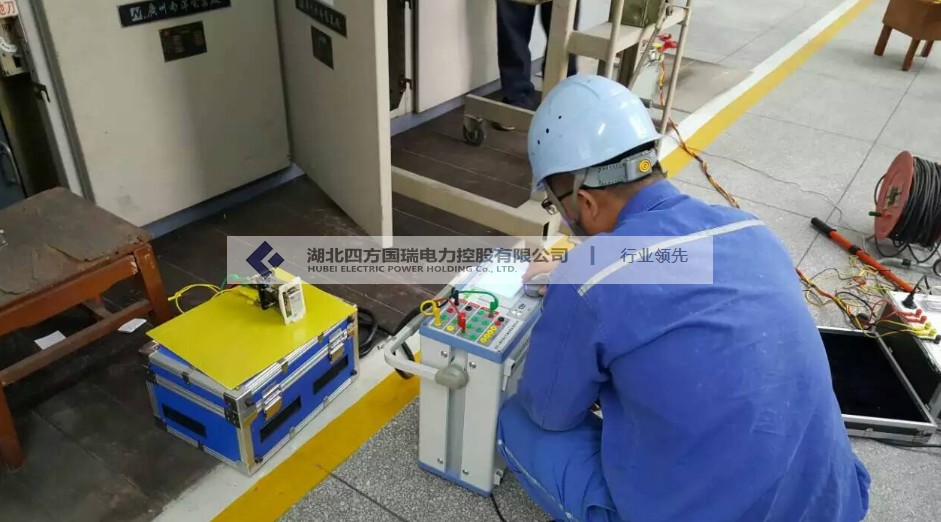

測試交流電流繼電器動作電流、返回電流及動作時間、返回時間。
先將裝置面板的IA及IN分別接至測試?yán)^電器的動作線圈兩端，繼電器動作接點接至開入的A及＋COM。設置A相電流自8A開始增加，增加步長設為0.1A，試驗方式設為自動試驗，移動光標到“確定”并按一下，再檢查所設置參數及接線，如無誤可將光標移至“開始” 并按一下，此時A相輸出到繼電器的電流即為8A，并按0.1A/0.3秒 的速度增加。由顯示屏上可看到電流的有效值及繼電器接點狀態，接點動作后測試儀輸出即保持為動作時數值不變，顯示出動作時間及動作時各輸出量的有效值及相位，從左至右依序為UA、UB、UC、IA、IB、IC，第一行為有效值，第二行為相位；此時向左旋轉鼠標（或按一下“▼”），輸出有效值即自動減小直至接點返回，接點返回后裝置輸出保持不變，并顯示出返回時間及返回值（第三行為有效值，第四行為相位），試驗等待指定變化方向或停止試驗。如下圖：
動作值為10A，返回值為8A，動作時間為110ms返回時間為80ms。
