串聯諧振試驗裝置在電纜試驗中的作用
發布日期：2019-03-21 點擊：1514次
為了保證交聯電纜的安全運行，國家電網公司對電纜交接和預防性試驗有了新的規定。原直流耐壓試驗改為交流耐壓試驗，避免了直流耐壓試驗對電纜損壞的累積影響。指出諧振測試系統應用于高壓擠壓絕緣電纜的現場測試，頻率范圍為30~300 Hz。(CIGRE)21.09國際大型電網會議工作組指出，高壓擠壓絕緣電纜的現場試驗采用諧振試驗系統。
1.由于直流電場強度根據電阻率分布，電阻率受溫度等的影響很大。同時，由于端子外閃絡引起的行波在耐壓試驗過程中可能會造成絕緣損傷。
2.在很高的電壓下，直流耐壓試驗很難檢測相間絕緣缺陷。
3.在電纜內部，直流電壓本身很容易收集空間電荷，導致電纜附件沿絕緣方向閃絡，因為波過程也會產生過電壓，這些現象的綜合影響會使局部電場增強，容易形成絕緣薄弱環節。在試驗過程中可能會引起絕緣擊穿，在使用過程中可能會發生事故。

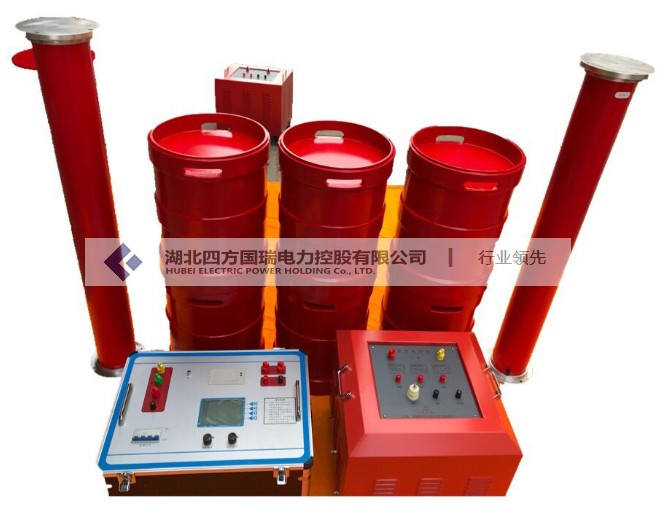

在切換試驗中，許多電纜按照GB 50150-91標準進行直流耐壓試驗，但在不久的將來會發生絕緣擊穿事故，正常運行的電纜會因直流耐壓試驗而損壞。由于交流耐壓試驗的電場分布符合實際運行情況，電纜的試驗結果良好。通常情況下，交流電力電纜的電容量較大,試驗電流也很大,調感式設備的體積也會非常巨大并且電感調節也很困難,而調頻式裝置則靈活性更強,更易于實現。因此，電纜現場交流耐壓試驗大多采用變頻諧振試驗設備.
湖北四方國瑞電力控股有限公司 技術部 2019-03-21
