串聯諧振解析
發布日期：2019-03-21 點擊：3534次
串聯諧振是一種適用于各種大型發電機的交流耐壓試驗，也是對普通發電機定期進行的交流耐壓試驗。這些設備的測試設備需要大容量。通常采用諧振法進行試驗，但必須在工頻或等效工頻條件下進行。等效工頻條件一般采用45~60 赫茲頻率，現行規定不支持或明確支持這種方法。所以，許多部門要求測試電源對這種設備進行交流耐壓試驗。
串聯諧振試驗裝置是為電力電纜高壓大電流電容試驗產品的交流耐壓試驗而設計的。該共振測試裝置采用調節頻率、調節鐵芯氣隙的方法進行調諧，使共振點容易準確地找到，同時實現了對不同樣品、不同位置規則的要求。諧振頻率固定在要求的范圍內。系統的質量因數可達20×80，使系統輕巧、簡單，諧振測試裝置采用多種保護措施，使測試方便可靠。諧振固有的濾波效應使系統的輸出波形完全滿足測試代碼的要求。

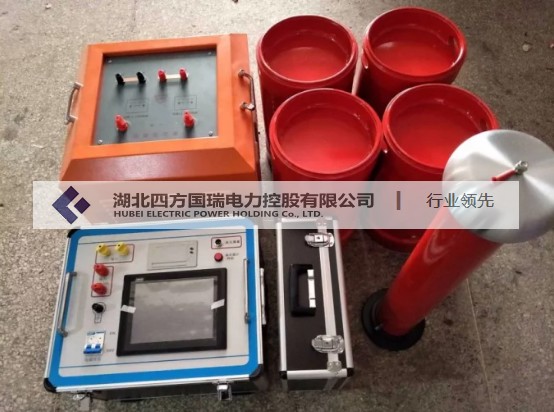

變頻串聯諧振成套裝置采用多級疊加法。多個反應器可以并聯、串聯或單獨使用?？梢耘渲煤线m的諧振電容器，也可以對非電容性樣品進行交流耐壓試驗。諧振頻率可根據測試要求在30‘300 HZ范圍內任意設定，真正實現了一機多用。
工作原理
一、給出了調頻串聯諧振測試裝置的工作原理。交流電源通過變頻控制單元輸出30~準頻率的可調電壓，并將電壓發送給勵磁變壓器。將電壓提高到0~0，并使用諧振電抗器L和被測電壓。高壓主諧波電路，電容測量是純正的，用來測量測試電壓。首先，由變頻控制單元通過勵磁變壓器將較低的電壓Ue饋入主諧振電路，并調整變頻控制單元的輸出頻率。當頻率滿足_L=1/C條件時，即變頻控制單元的輸出頻率可調。
二、電路即達到諧振狀態。此時，在激勵電壓UE較小的情況下，主體CX上的UCX電壓比UE高出幾十倍。變頻測試系統的工作原理是串聯諧振電路。通過將變頻器的頻率調整到串聯諧振電路的固有頻率來實現諧振點。電路諧振后，輸出電壓波形為純正弦波，系統頻率依賴于回路的L≤C參數。其中電抗器的可調值和系統的頻率取決于負載電容的大小，如上述公式。根據cx的大小，適當調整電抗器的電感L值，使諧振頻率固定在要求的范圍內，以滿足工頻條件下交流耐壓試驗的要求。
串聯諧振測試電纜試驗及注意事項：隨著XLPE電纜的廣泛應用，XLPE電纜的長度和容量不斷增加，由于這種電纜的測試容量較大，傳統的測試設備已不能滿足交接測試和預防性測試的要求。該系列試驗裝置能夠滿足電纜連接試驗和預防性試驗的試驗要求，試驗容量較小，很好地符合連接試驗和電纜預防性試驗的試驗要求。
串聯諧振試驗原理：GIS是集斷路器、隔離開關、電壓互感器、電流互感器、避雷器等為一體的用SF6氣體絕緣的電力設備。GIS一般由2～18個間隔組成，試驗中的每個間隔相當于一個電容器，對GIS進行耐壓試驗相當于對該電容器進行耐壓試驗。
串聯諧振試驗變壓器感應耐壓試驗的原理及注意事項：變壓器感應耐壓試驗是同時檢測變壓器主絕緣和縱向絕緣的基礎試驗。測試電壓一般是額定電壓的兩倍。為了避免巖心飽和，測試頻率應是額定頻率的兩倍以上。測試頻率一般在100~100之間.經驗表明，該測試頻率更適合于150個測試對象.
串聯諧振發電機工頻耐壓試驗及注意事項：根據國家和地方電力部門的規定，發電機在制造、安裝、維護、運行和預防性試驗中應進行交流耐壓試驗。試驗電壓的波形、頻率、工作電壓波形和頻率相同。測試電壓一般為0.75U(2Un+3000)或1.5U，頻率為工頻。測試時，合適的補償電容可滿足發電機交流耐壓的要求。
湖北四方國瑞電力控股有限公司 技術部 2019-03-21
