串聯諧振的總體問題探討
發布日期：2019-03-21 點擊：1587次

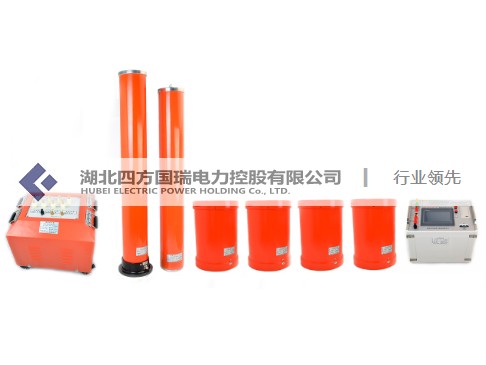

串聯諧振耐壓試驗裝置有關問題的探討
一、SFXZ串聯諧振變頻電源的主要原理是什么？
開關SPWM調制逆變器。
二、SFXZ串聯諧振變頻電源的功率容量是多大？
10 kv 10 km電纜標準8kW，可根據不同規格選用4~100 kW。
三、SFXZ串聯些這整套設備的最大輸出能力是多大？
10kv10 km電纜裝置的最大輸出容量可達150kVA，1000kVA根據不同規格可達150kVA以上。
四、SFXZ串聯諧振最大輸出電壓能達到多少伏特？
最大輸出電壓不是由變頻電源決定的，而是由外部電抗和電容分壓器決定的。最大輸出電壓可根據試驗要求確定，一般達到電纜工作電壓的1.7倍。
五、HTXZ串聯諧振能輸出多少安培的高壓電流？
便攜式變頻耐壓試驗裝置的高壓電流可達20A，便攜式1kV-35 kV電纜耐壓試驗裝置的高壓電流可達12.66A。
根據被測對象選擇最大電流，不存在技術難度，影響價格。4A對10kv10公里的電纜來說就足夠了。
六、SFXZ串聯諧振輸出頻率范圍是多少？
我們的頻率轉換范圍大大擴大到1-600赫茲，這大大擴大了受試者的范圍。頻率可以低至1 Hz，因此可以用相同的電抗測試較大的電容負載(即較長的電纜)；可以使用相同的電抗測試頻率高達600 Hz的較小的電容負載(即較短的電纜)。
七、串聯諧振頻率調節的分辨率是多少？
變頻耐壓試驗裝置的調頻分辨率為0.01Hz，無技術難度。
八、SFXZ串聯諧振輸出系統有哪些保護功能？
具有過電壓、過電流、放電和斷電的全自動保護和接地保護.
九、SFXZ串聯諧振波形失真率是多少？
市場上同類設備的輸出電壓波形畸變率為≤1%。
十、SFXZ串聯諧振的質量因素是什么？
超過50，且由于消除了升壓變壓器無勵磁損耗，品質因數更高。
湖北四方國瑞電力控股有限公司 技術部 2019-03-21
