絕緣電阻技術指南
發布日期：2019-03-21 點擊：1480次
絕緣是什么？
電纜，開關設備和機器內的電導體通常由銅或鋁制成。雖然銅和鋁都具有出色的導電性能，使其成為理想的導體，但是圍繞它們的絕緣材料必須相反，以抵抗電流，保持電子流動在正確的路徑上。這些材料稱為絕緣體。
什么導致絕緣失效？
由于近80％的電氣測試涉及我們測試絕緣的完整性，因此了解導致絕緣降級的因素非常重要：
?溫度 - 溫度的冷熱兩端都會導致絕緣材料膨脹和收縮，從而導致裂縫。
?電氣 - 特定電纜類型是為某些安裝方法制造的。使用不正確的電纜產品可能會使絕緣暴露在過壓和欠壓條件下，從而導致性能下降。
?鈍性創傷造成的物理損傷幾乎肯定會對絕緣體產生影響，因為運行機械異相或不常發生振動。
?化學電機軸承油，一般植物污垢和灰塵會對電纜絕緣產生不良化學影響。
?環境 - 環境條件幾乎總是會對電纜絕緣產生影響。隨著時間的推移，PVC會對紫外線產生反應，而動植物群可能會影響絕緣電阻值。
由于上述原因，如果不定期測試和監測絕緣電阻值，則電氣設備的可靠性和安全性都會成為不希望的問題。
如何計算和測試絕緣電阻？
我們都應該熟悉歐姆定律。如果我們在電阻上施加電壓然后測量相應的電流，我們可以使用公式R = U / I，（其中U =電壓，I =電流和R =電阻）來計算絕緣電阻。這確實是一種非?；镜姆椒?，我們必須意識到絕緣電阻測試的許多不同類型的電流。這些包括電容充電電流，極化電流，漏電流和傳導電流。

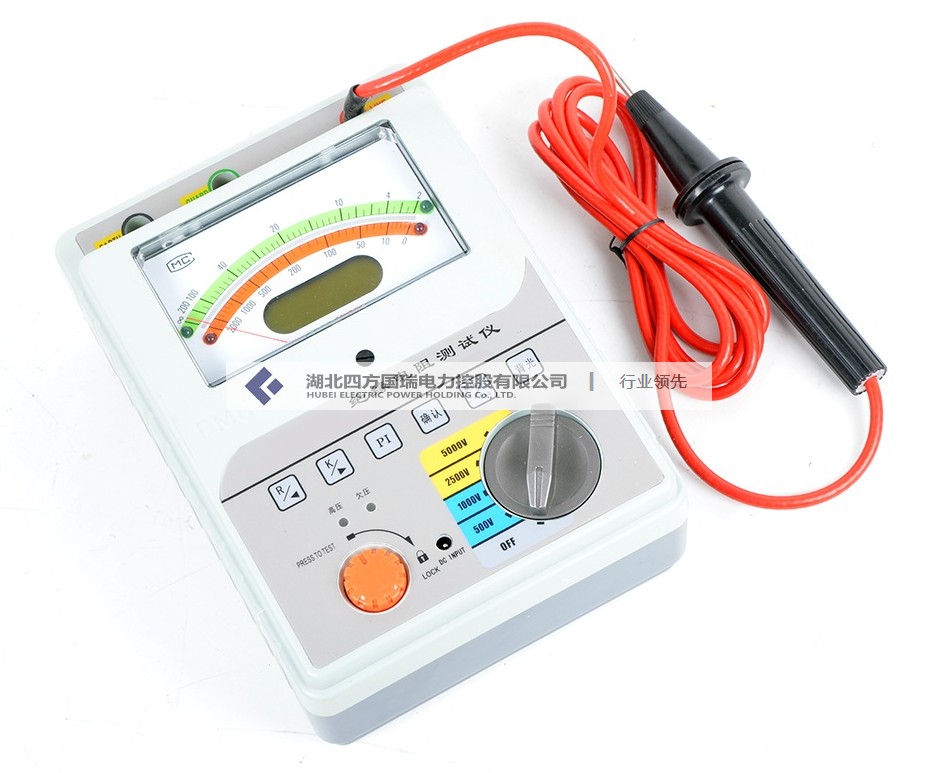

使用絕緣電阻測試儀計算絕緣電阻。通常，兩個引線連接到電路中以進行測試。這兩條引線的連接方式和位置將根據測試對象的不同而不同。第三根導線可能會或可能不會供您的測試儀使用，它將連接到一個防護終端。例如，保護端子可以讓您有選擇地評估大型工廠機械中的特定電氣元件。
湖北四方國瑞電力控股有限公司 技術部 2019-03-21
