電纜故障定位儀指南
發布日期：2020-05-07 點擊：1188次
大約40年前首次引入地下電纜故障定位儀器時，所要做的只是發現地下的水，天然氣或下水道管線。如今，隨著通訊電纜在地下環境中連接公用事業線路，定位變得更加復雜。但是，令人驚訝的是，如今的地下電纜故障定位儀器依賴于早期的地下電纜故障定位儀器所采用的相同基本技術-將電信號注入所定位的電纜。定位器還可以找到問題電纜。

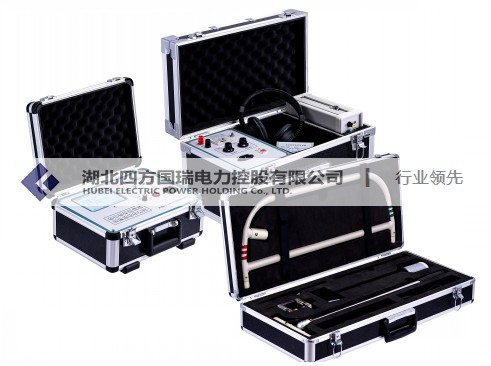

地下電纜故障定位儀（又稱電纜故障測試儀）器的組成
自從發展以來，電纜故障定位儀器通常由兩部分組成-發射器和接收器。發射器將電信號施加到要跟蹤的電纜或管道上，而接收器接收該信號，從而使定位器操作員可以跟蹤信號的路徑并跟隨被定位的電纜。
通?？梢詫l(fā)射器產生的電磁場設置為特定頻率，具體取決于電纜中導體的類型。頻率選擇范圍可以從小于1 kHz到大約480 kHz。
雖然定位的基本技術沒有太大變化，但是將信號傳輸?shù)诫娎|上的方法卻有所改變。除了不需要使用發射器的無源信號之外，發送信號的三種最常見的技術是直接連接，通用感應和感應耦合。
信號類型和定位技術
無源信號是一種自然發生在導體周?chē)男盘?hào)，在這種情況下是地下公用設施。無源信號的一些示例包括：
1.電流沿著電源電纜流動。
2.使用金屬管或電纜護套作為方便導體的電力系統的接地電流。
3.來自甚低頻（VLF）無線電傳輸?shù)纳漕l電流，該電流已經穿透地面并沿著地下公用設施流動。
僅使用接收器執行被動掃描以搜索無法訪問，被遺棄或未知的實用程序。為了執行被動掃描，在“電源”模式下遍歷測量網格，接收器刀片與移動方向成一直線，并且與可能會穿過的任何公用設施成直角。當接收方指示實用程序存在時，將對其進行精確定位，跟蹤和標記。然后繼續進行掃描，直到標記了所有檢測到的實用程序，并且已在兩個方向上遍歷了整個網格。完成掃描后，將以“無線電”模式重復整個過程，以搜索輻射VLF無線電信號的實用程序。
無源信號使公用事業得以定位，但未被識別，因?yàn)橥恍盘?hào)可能出現在網格中的多個公用事業上。為了解決這個問題，必須將有效信號施加到每個單獨的公用事業線上。
如果由于無法訪問有效信號而無法將其施加到線路上，則必須執行常規感應掃描。該發射器包含一根天線，當將其直接放置在公用事業線路頂部的地面上時，會向其中感應信號。使用感應的優點是可以在不訪問線路的情況下施加信號，并且信號非?？焖偾乙子谑褂?。缺點是，在較深的目標上感應效率很低，僅在低至6英尺的深度才有用，并且信號可能會感應到目標以外的線路。此外，信號強度通常會在周?chē)耐寥乐衼G失，信號被鋼筋混凝土屏蔽，除非絕緣電纜的兩端均有效接地，否則信號不會應用于絕緣良好的線路。盡管存在缺點，但是當GPR結果不確定時，歸納掃描有時仍可以成功地找到未知或廢棄的公用設施。
有源信號不能應用于不導電（非金屬）的公用線路。為了解決這個問題，必須通過一個人孔，手孔，清潔或集水盆將可檢測的風管桿或獨立的探測儀插入管線。該方法的缺點是某些非金屬公用事業管線沒有接入點或可能被碎屑阻塞。但是，這是定位光纖，將來使用的管線，下水道和下水道的最佳方法。
