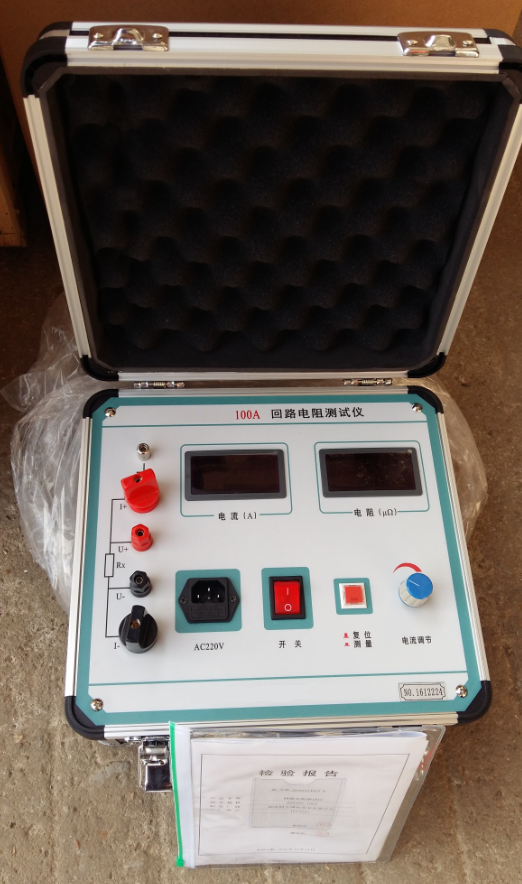

智能回路電阻測試儀新款參數說明
發布日期：2020-05-07 點擊：947次
斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差，因此國家標準規定必須使用100A以上直流電流進行測試。
回路電阻測試儀是我公司為適應GB50150-2006和DL/T 845.4-2004規程要求開發的測試儀器，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
安全措施
1、操作者應具備一般電器設備或儀器的使用常識。
2、使用本儀器前要認真閱讀使用說明書。
3、對儀器的調整維修必須由專業人員進行，不要自行處理。
4、儀器應避免劇烈震動，避免高溫和陽光直射。
5、本儀器為測量純電阻回路設計，不得測量感性回路。
6、測試中不能拆除測試線。
7、儀器接地線必須接好。
性能特點
1、測試電流大，完全符合有關測試接觸電阻的國家標準要求。
2、測試電流來自高精度的100A/200A開關式恒流電源，無需人工調節，測試迅速準確。
3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
4、測試速度快。
5、長時間工作，設有過熱保護電路，儀器可靠穩定。
6、操作簡便，重量輕。
技術指標
1、 測試電流：
|
型號 |
測試電流 |
|
100A |
50A、100A |
|
200A |
100A、200A |
2、 測量范圍：
|
型號 |
測試電流 |
測量范圍 |
|
100A |
50A |
1-1999.9μΩ |
|
100A |
||
|
200A |
100A |
|
|
200A |
3、最小分辨率：0.01μΩ
4、準確度：1%±0.5μΩ
5、工作方式：可設置輸出時間
6、電源：AC220V±10％ 50Hz
7、消耗功率：
|
型號 |
功率 |
|
100A |
≤500W |
|
200A |
≤1000W |
8、使用溫度：-20℃～40℃
9、相對濕度：≤80%RH，不結露
10、重量:
|
型號 |
重量 |
|
100A |
5 Kg |
|
200A |
6 Kg |
