 討論了幾種常用的串聯諧振單相全橋逆變器的功率和頻率控制方法，比較了各種方法的優缺點，同時對脈寬加頻率調制的方法進行了較深入的討論。
  隨著可自關斷電力電子器件的發展，串聯諧振逆變電路獲得越來越多的應用，各種適合于串聯諧振逆變電路的控制方法不斷出現。本文對常用的調幅控制、脈沖頻率調制、脈沖密度調制以及諧振脈沖寬度調制等控制方法進行了討論和比較。特別對脈寬加頻率調制的控制方法進行了較詳細的分析。

  串聯諧振逆變器基本結構

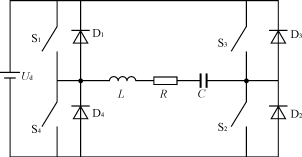

  串聯諧振逆變器的基本原理圖包括直流電壓源，和由開關S1～S4組成的逆變橋及由R、L、C組成的串聯諧振負載。其中開關S1～S4可選用IGBT、SIT、MOSFET、SITH等具有自關斷能力的電力半導體器件。逆變器為單相全橋電路，其控制方法是同一橋臂的兩個開關管的驅動信號是互補的，斜對角的兩個開關是同時開通與關斷的。
  串聯諧振逆變器的控制方法
  1、調幅控制（PAM）方法
  調幅控制方法是通過調節直流電壓源輸出（逆變器輸入）電壓Ud（可以用移相調壓電路，也可以用斬波調壓電路加電感和電容組成的濾波電路，來實現調節輸出功率的目的。即逆變器的輸出功率通過輸入電壓調節，由鎖相環（PLL）完成電流和電壓之間的相位控制，以保證較大的功率因數輸出。
  這種方法的優點是控制簡單易行，缺點是電路結構復雜，體積較大。
  2、脈沖頻率調制（PFM）方法

  脈沖頻率調制方法是通過改變逆變器的工作頻率，從而改變負載輸出阻抗以達到調節輸出功率的目的。

圖3諧振脈沖寬度調制

圖3、圖4及圖5中為避免橋臂直通，S1、S4及S2、S3管應遵循先關斷后開通的原則，S1、S4及S2、S3門極觸發脈沖應有死區時間。因本文重點討論控制方法，故圖中沒有畫出。

從串聯諧振負載的阻抗特性可知，串聯諧振負載的阻抗隨著逆變器的工作頻率的變化而變化。對于一個恒定的輸出電壓，當工作頻率與負載諧振頻率偏差越大時，輸出阻抗就越高，因此輸出功率就越小，反之亦然。脈沖頻率調制方法的主要缺點是工作頻率在功率調節過程中不斷變化，導致集膚深度也隨之而改變，在某些應用場合如表面淬火等，集膚深度的變化對熱處理效果會產生較大的影響，這在要求嚴格的應用場合中是不允許的。但是由于脈沖頻率調制方法實現起來非常簡單，故在以下情況中可以考慮使用它：
1）如果負載對工作頻率范圍沒有嚴格限制，這時頻率必須跟蹤，但相位差可以存在而不處于諧振工作狀態。
2）如果負載的Q值較高，或者功率調節范圍不是很大，則較小的頻率偏差就可以達到調功的要求。
3、脈沖密度調制（PDM）方法
脈沖密度調制方法就是通過控制脈沖密度，實際上就是控制向負載饋送能量的時間來控制輸出功率。其控制原理如圖2所示。

這種控制方法的基本思路是：假設總共有N個調功單位，在其中M個調功單位里逆變器向負載輸出功率；而剩下的N-M個單位內逆變器停止工作，負載能量以自然振蕩形式逐漸衰減。輸出的脈沖密度為M/N，這樣輸出功率就跟脈沖密度聯系起來了。因此通過改變脈沖密度就可改變輸出功率。
脈沖密度調制方法的主要優點是：輸出頻率基本不變，開關損耗相對較小，易于實現數字化控制，比較適合于開環工作場合。
脈沖密度調制方法的主要缺點是：逆變器輸出功率的頻率不完全等于負載的自然諧振頻率，在需要功率閉環的場合中，工作穩定性較差。由于每次從自然衰減振蕩狀態恢復到輸出功率狀態時要重新鎖定工作頻率，這時系統可能會失控。因此在功率閉環或者溫度閉環的場合，工作的穩定性不好。其另一個缺點就是功率調節特性不理想，呈有級調功方式。
  4、諧振脈沖寬度調制（PWM）方法
在圖3中，諧振脈沖寬度調制是通過改變兩對開關管的驅動信號之間的相位差來改變輸出電壓值以達到調節功率的目的。即在控制電路中使原來同相的兩個橋臂開關（S1，S2）、（S3，S4）的驅動信號之間錯開一個相位角，使得輸出的正負交替電壓之間插入一個零電壓值，這樣只要改變相位角就可以改變輸出電壓的有效值，最終達到調節輸出功率的目的。
這種控制方法的優點是電源始終工作在諧振狀態，功率因數高。但存在反并聯二極管的反向恢復問題、小負載問題、軟開關實現問題。

脈寬加頻率調制方法
針對上述控制方法的優缺點，一些復合型控制方法的研究日益引起重視，脈寬加頻率調制方法就是一種較好的控制方法。
在一般的逆變器中，常用的移相PWM方法的工作頻率是固定的，不需考慮負載在不同工作頻率下的特性。而在串聯諧振感應加熱電源中使用移相PWM方法時，則要求其工作頻率必須始終跟蹤負載的諧振頻率，通常使某一橋臂的驅動脈沖信號與輸出電流的相位保持一致，而另外一個橋臂的驅動脈沖信號與輸出電流的相位則可以調節。圖4和圖5中，S1和S4驅動信號互補，S2和S3驅動脈沖信號互補，S1驅動信號相位與負載電流的相位保持相同，而S3的驅動脈沖與S1的驅動脈沖信號之間的相位差β在0°～180°范圍內可調，調節β就可以調節輸出電壓的占空比，即調節輸出功率。
根據輸出電壓和輸出電流的不同相位關系，有2種PWM調節方式：升頻式PWM和降頻式PWM.

圖5降頻式PWM
1、升頻式
在圖4中，為保證滯后臂（S1，S4）觸發信號前沿同電流信號同相，角頻率須根據移相角β的大小改變。即在通過調節移相角β調節功率的同時改變頻率f.在β調節過程中，在增大輸出脈沖寬度的同時，將引起輸出電壓相對于輸出電流的相位不斷減小并滯后于輸出電流，這說明輸出頻率也在不斷升高，因此稱這種調制方式為升頻式PWM.這時S1、S4管各導通180°，已經實現ZCS.超前臂S2，S3在大電流下開通，D2，D3在大電流下關斷因而有反向恢服。通過在S2、S3臂上串聯電感也可實現ZCS.，這種方法適用于有關斷尾部電流、關斷損耗占主導的雙極型器件，如IGBT，SIT，MCT等。同時應注意電路布局減小分布電感，以減小二極管反向恢復帶來的電壓尖峰。
輸出功率為P=cos4
2、降頻式
在圖5中，調節β在增大輸出脈沖寬度的同時，將引起輸出電壓相對于輸出電流的相位不斷減小，使相位差減小，這說明輸出頻率在不斷降低，因此稱這種方式為降頻式PWM.
在這種方式下，二極管D2，D3均自然過零關斷，D1，D4不導通，沒有二極管反向恢復所帶來的問題。S1、S4在零電流下開關（ZCS），S2、S3在大電流下關斷。通過在S2、S3上并聯電容即可實現ZVS.這種方法適和高頻電源和內建反并聯二極管反向恢復問題比較嚴重的器件，如MOSFET等。可避免二極管反向恢復所帶來的電流尖峰和器件的損耗增加。
為保證超前臂觸發信號前沿同電流信號同相，角頻率為ω0=
輸出功率為P=cos4
由以上分析可知，無論是升頻式PWM，還是降頻式PWM，兩者有一個共同的特點，即在調節輸出電壓脈寬的同時，也改變了負載的工作頻率。故稱之為脈寬加頻率調制方法。
結語
本文較詳細地討論了常用的串聯諧振單相全橋逆變器的功率和頻率控制方法，以及各種方法的優缺點，同時對脈寬加頻率調制的方法進行了較深入的討論，設計者可以根據負載的不同要求及不同的應用場合采用不同的控制方法。

   串聯諧振試驗裝置一般都是采用自動試驗和手動試驗2個試驗功能模塊，但是作為自動化高度集成化的今天，人們越來越依賴軟件自動化帶給我的便利，所以串聯諧振試驗裝置的客戶一般都試驗自動試驗進行操作。所以關于串聯諧振自動試驗無法完成的問題也比較多。下面我們就針對常見的現象進行分析。

    1，調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點。原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路。排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；檢查勵磁變壓器的高低壓線圈的通斷；檢查每一只電抗器的通斷；檢查分壓器的信號線的通斷；檢查分壓器的高低壓電容臂的通斷；裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；如果所有部件正常，依然沒有諧振點，則需要與廠家工程師進行溝通！

    2，調諧曲線是一條曲線，有較低的尖峰；試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；原因：電抗器與試品電容量不匹配，沒有準確找到諧振點；試品損耗較高，系統Q值太低；勵磁變壓器高壓輸出電壓較低；排除方法：將補償電容器并接入試驗回路，加大回路電容量；盡可能將多只電抗器串聯，提高回路電感量；提高勵磁變壓器的輸出電壓；干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗。

    3，如果調諧造到諧振點，但是在升壓過程中無法達到試驗電壓。并降壓停機的；原因：低壓輸入電壓達到最大，而諧振產生的高壓無法達到試驗電壓。處理方法：如果當時使用的是220V電壓輸入，可更換380V輸入進行試驗，一般情況下可以排除。如果使用380V的情況下還是無法解決的，則是由于此時整個串聯諧振系統的品質因數過小，造成無功功率過大。此時可以通過改變電抗器進行解決，如果再無法解決則需要聯系廠家進行解決。

串聯諧振高壓試品電源所需試品容量

1、所需的電源容量

以下是額定電壓為110kV，電纜長度為2500m，橫截面積為630mm2的XLPE電纜的示例。電纜的電容為0.188μF/km。測試參數估計如下。

測試電壓：

高壓電抗器電感值：L=40H

測試電壓頻率：f=36.6Hz

高壓測試電流：I=14A

供電電流：I0≈50A

當使用傳統的交流高壓測試設備對上述電纜進行耐壓測試時，所需的樣品容量為P=14A×128kV=1792kVA，使用串聯諧振法的串聯電源所需的功率僅為P=50A×380V=19千瓦。串聯諧振電源使用諧振電抗器和測試對象的電容通過頻率調制諧振以產生高電壓和大電流。在整個系統中，電源只需要提供消耗功率的系統部分。

2、設備的重量和體積連接到串聯諧振電源，省去了繁瑣的大功率電壓調節裝置和工頻測試變壓器，大大降低了測試設備的重量和體積，一般為1/3-1/5普通測試設備。

3、改善輸出電壓的波形

諧振電源是諧振濾波電路，可以改善輸出電壓的波形失真，獲得良好的正弦波形，有效防止樣品的諧波擊穿意外損壞。

4、防止大的短路電流燒毀故障點。

在串聯諧振狀態下，當樣品的絕緣弱點被破壞時，電路由于環路的電容值的變化而立即失諧，并且環路電流迅速減小。當并聯諧振或測試變壓器用于耐壓測試時，擊穿電流立即上升數倍。當測試對象發生故障時，兩者的短路電流相差數百倍。因此，串聯諧振可以有效地發現絕緣弱點，并且不用擔心大的短路電流燒毀故障點。

5、沒有恢復過電壓。

當發生擊穿時，由于諧振條件的損失，高壓將立即消失，電弧瞬間熄滅，恢復電壓將長時間重新建立。很容易再次達到閃絡電壓。斷開電源，這個電壓恢復過程是一個間歇性的能量積累過程，過程很長，并且沒有恢復過電壓。

變頻串聯諧振耐壓裝置 主要用途：

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗；

2、6kV-500kV變壓器 的工頻耐壓試驗；

3、GIS和SF6開關 的交流耐壓試驗；

4、發電機的交流耐壓試驗；

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

與原始的設備相比：

在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置（交流耐壓試驗變壓器）往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統油式試驗變壓器的1/3～1/4）由變頻電源、勵磁變壓器、電抗器、分壓器組成。特點：體積小，重量輕，結構復雜，成本高，接線繁多等。便攜式交流工頻耐壓儀（由干式試驗變壓器、控制箱兩部分組成）體積小，重量輕;，結構簡單、可靠性高；可方便在現場使用。

串聯諧振試驗裝置在高壓耐壓試驗中的應用

串聯諧振試驗裝置在高壓耐壓試驗中的應用大大降低了高壓耐壓試驗的難度。傳統高壓耐壓試驗有著試驗設備大，不易搬動，試驗效率慢等缺點。串聯諧振高壓耐壓試驗裝置很好的克服了傳統高壓耐壓試驗的缺點，并在此基礎上有了更大的改進，也讓高壓耐壓試驗變的更加有效率。

針對220Kv高壓套管和主變壓器、隔離開關等電氣設備的交流耐壓試驗，串聯諧振耐壓試驗裝置具備寬泛的適用范圍，同樣也是各個高壓試驗部門、電力承裝修試工程單位非常實用且好用的高壓耐壓測試設備。

串聯諧振耐壓試驗裝置具備這電源容量小，設備體積重量小，改善輸出電壓波形，防止大的短路電流燒傷故障點，以及不會出現任何恢復過電壓的試驗優勢特點。特別是它的改善輸出波形，防止大短路電流燒傷故障點和不會出現任何恢復過電壓的優勢，讓高壓耐壓試驗變的非常安全可靠。這是因為諧振電源為諧振式濾波電路，因此不僅能夠改善處處電壓的波形畸變還能得到非常好的正弦波形，從而防止了諧波峰值對被試品的無擊穿。試驗處在串聯諧振狀態時，被試品的絕緣弱點被擊穿時，電路會馬上脫諧，回路電流迅速下降到正常試驗電流的很小倍，讓串聯諧振能快速找到絕緣弱點，又防止了短路電流燒傷故障點的隱患。當被試品發生擊穿時，因為失去了諧振的條件，因此高電壓也馬上消失了，并且不會出現任何恢復過電壓。
