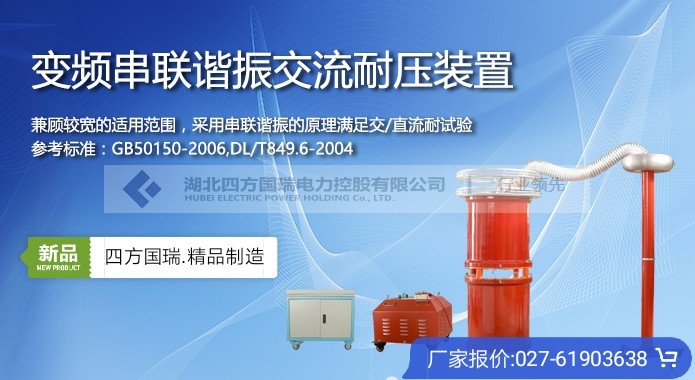

變頻串聯諧振交流耐壓裝置2020報價
發布日期：2020-05-09 點擊：1253次
變頻串聯諧振交流耐壓裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中最常見的一次電氣設備。根據220V以及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備，在電容分壓器上，接入整流硅堆及微安表，即可完成直流耐壓試驗。由于系統諧振后具有很好的濾波特性，因此其生產的直流電壓優于普通試驗變壓器整流出來的直流電壓。是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
變頻串聯諧振交流耐壓裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
產品別稱：交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振交流耐壓裝置
| 額定輸出電壓 | 0～1000kV及其以下 |
| 輸出頻率 | 30～300Hz |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1.0% |
| 工作時間 | 滿功率連續工作時間60min |
| 品質因數 | 30~90 |
| 頻率調節靈敏度 | 0.1Hz |
| 不穩定度 | ＜0.05% |
| 工作電源 | 單相220V或三相380V±10% |
| 工頻50Hz±5% |
| 產品型號名稱 | 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 |
| SFXZ-50/50 | 4kW | 25kV/1A二臺(干式) | 4kVA(干式) | 50kV | 1000kVA及以下10kV電力變。10kV開關、母線、PT、CT等。10kV(300mm2)電纜≤1.0km |
| SFXZ-108/108 | 6kW | 27kV/1A四臺(干式) | 6kVA(干式) | 110kV | 31500kVA及以下35kV電力變。35kV開關、母線、PT、CT等。10kV(300mm2)電纜≤2km。35kV (300mm2)電纜≤0.5km |
| SFXZ-200/200 | 10kW | 50kV/1A四臺(干式) | 10kVA(干式) | 200kV | 50000kVA及以下110kV電力變。110kVGIS、PT、CT等(預防性試驗)。35kV(300mm2)電纜≤1.0km。10kV (300mm2)電纜≤2.0km |
| SFXZ-270/270 | 15kW | 45kV/1A六臺(干式) | 15kVA(干式) | 300kV | 50000kVA及以下110kV電力變。110kVGIS、PT、CT等。35kV(300mm2)電纜≤1.2km。10kV (300mm2)電纜≤3.0km |
| SFXZ-800/400 | 30kW |
50kV/2A八臺(干式); 100kV/2A四臺(油浸式) |
30kVA(干式); 30kVA(油浸式) |
400kV | 80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。110kV/220kVGIS、PT、CT等。35kV(300mm2)電纜≤2.0km。110kV (300mm2)電纜≤0.7km |
| SFXZ-1600/800 | 60kW | 200kV/2A四臺(油浸式) | 60kVA(干式) | 800kV | 80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。500kVGIS、PT、CT等。220kV開關、GIS、PT、CT等。110kV(400mm2)電纜≤1.5km。220kV (400mm2)電纜≤1.0km |
1、同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；單相220V或是三相380V輸入電源通用，方便現場取電。
3、配置靈活?？蛇x配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。
四方國瑞電力是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。四方國瑞電力24小時為您服務：027-61903638。
