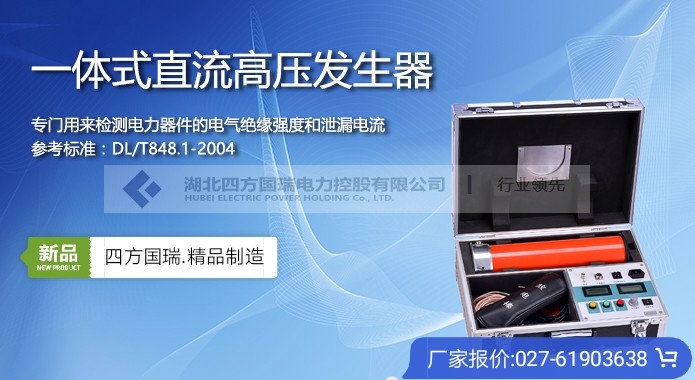

ZGF-300kV/5mA直流高壓發生器
發布日期：2020-05-09 點擊：4383次
ZGF-300kV/5mA直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式
ZGF系列直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
| 規格參數 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 |
| 額定電流（mA） | 2 | 3 | 5 | 2 | 3 | 5 |
| 控制箱質量 | 5.5 | 6.0 | 6.5 | 6.5 | 6.5 | 7.5 |
| 倍壓筒高度 | 970 | 970 | 970 | 1250 | 1250 | 1250 |
| 電壓精度 | ±(1.0%讀數＋2 個字) | |||||
| 電流精度 | ±(1.0%讀數＋2 個字) | |||||
| 紋波系數 | ≤0.5% | |||||
| 電壓穩定度 | 電源電壓變化±10%時≤1% | |||||
| 過載能力 | 空載電壓可超出額定電壓 10%使用 10 分鐘 | |||||
| 最大充電電流為 1.25 倍額定電流 | ||||||
| 電源 | 單相交流 50Hz 220V±10% | |||||
| 工作方式 | 間斷使用：額定負載 30 分鐘 | |||||
| 1.1 倍額定電壓使用：10 分鐘 | ||||||
| 工作方式 | 溫度：-10℃～+40℃ | |||||
| 相對濕度：室溫為 25℃時不大于 85%（無凝露） | ||||||
| 海拔高度：1500 米以下 | ||||||
| 帶電容負荷能力 | 被試品電容量無限制 | |||||
| 可用 1.5 倍的額定電流充電 | ||||||
| 結構特點 | 電氣絕緣倍壓筒 | |||||
| 空氣絕緣、無泄漏之慮 | ||||||
| 操作箱特點 | 高精度 0.75UDC1mA單觸按鈕（精度≤1.0%），適 合 氧 化 鋅 避 雷 器 試 驗 | |||||
| 過壓保護采用數字撥碼開關，一目了然 | ||||||
| 便攜式機箱，現場更方便 | ||||||
1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好
2、具有過壓、過流、零壓?jiǎn)?dòng)和故障保護功能，電壓保護值可整定，顯示直觀
3、電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態
4、具有0.75倍電壓換算，方便測試氧化鋅避雷器
5、產品結構緊湊、體積小、攜帶方便
四方國瑞電力是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。四方國瑞電力24小時為您服務：027-61903638。
