變壓器繞組變形測試儀2020廠家報價
變壓器，是在大部分用電設備當中都會有的一種零部件，當然對很多大型的設備運行的時候，對變壓方面的要求上是很高的，所以需要進行測試去完成變壓的要求，綜合了變壓器繞組變形測試儀2020廠家報價以后，你甚至都覺得在變形方面的特點上是多元化的。
變形測試儀的功能較為完善
隨著新時代到來以后，你會發現每一個變壓器繞組變形測試儀2020廠家報價在提供每一種測試儀設備的過程中都覺得其功能上是較為完善的，在綜合比較的時候能夠看出來廠家之間的差距，為客戶帶來的選擇上是比較認可。
變形測試儀的型號
由于型號種類逐漸增多以后，在市場上去判斷和分析的時候，都覺得每一種測試儀器的功能和優點上還是會有著不同的方面，這在選購過程中還是要注意的。

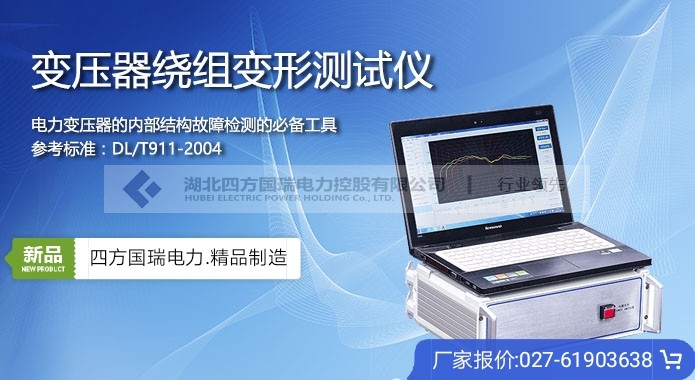

變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。
變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
產品別稱：電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀
1、采集控制采用高速、高集成化微處理器。
2、筆記本電腦與儀器之間通信USB接口
3、筆記本電腦與儀器之間通信無線藍牙接口
4、硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障
5、高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)
6、信號輸出幅度可以軟件調節，最大幅度峰值 10V
7、計算機將檢測結果生成電子文檔(Word)
8、選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上
9、成品電路板,表面有特殊處理，具有抗水和有害氣體污染
10、具有線性掃頻測量和分段掃頻測量雙測量系統功能，兼容當前國內兩種技術流派的測量模式
11、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標(頻率)具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際情況選用
掃描方式：(儀器具備線性掃頻測量和分段掃頻測量雙測量系統)
線性掃頻分布
掃頻測量范圍
(1kHz)～(2MHz)
分段掃頻測量分布
掃頻測量范圍
(0.5kHz)～(1MHz)
(0.5kHz)～(10kHz)
(10kHz)～(100kHz)
(100kHz)～(500kHz)
(500kHz)～(1000kHz)
技術參數
幅度測量范圍
(-100dB)～(+20dB)
幅度測量精度
±1dB
掃描頻率精度
0.01%
信號輸入阻抗
1MΩ
信號輸出阻抗
50Ω
同相測試重復率
99.5%
測量儀器尺寸(長×寬×高)
300×340×120mm3
儀器鋁合金包裝箱尺寸(長×寬×高)
310×400×330mm3
總體重量
10kg
產品特征
