電纜串聯諧振-承試資質設備試驗方法
發布日期：2020-05-11 點擊：4210次
電纜串聯諧振及電纜交流耐壓試驗方法具體包括電纜試驗超低頻法、電纜試驗振蕩電壓法、電纜試驗諧振耐壓法、電纜試驗調感式諧振耐壓、電纜試驗串聯諧振法、電纜試驗并聯諧振法六種方法。以下詳細介紹電纜交流耐壓試驗的幾種方法，提供技術僅供參考。
常用的是0.1Hz耐壓試驗。由于電纜的電容量很大，進行工頻試驗時所需的試驗變壓器的容量很大，而且需要現場提供相當大的試驗電源，為電纜提供無功功率，導致這種方法不適用于現場，因此采用超低頻作為試驗電源，可以使試驗變壓器的容量大大降低，0.1Hz下理論容量為工頻的1/500，在現場實施起來較容易。但采用這種方法對檢出XLPE等擠包絕緣電纜主絕緣和附件絕緣缺陷的效果不佳，目前這種方法已在中低壓電纜試驗中應用。
對電纜進行直流充電，達到一定的電壓后通過間隙對電阻電感放電，從而得到一個阻尼振蕩電壓，用以檢查電纜主絕緣和附件的缺陷。這種方法比直流耐壓試驗有效，但仍存在一定的問題，一是振蕩電壓存在衰減，難以滿足長電纜的需要，二是較高頻率的電壓對電纜有較大傷害。
諧振耐壓試驗方法是通過改變?cè)囼?yàn)回路中的電感、頻率，使回路處于諧振狀態，采用這種方法能滿足高電壓、大電流的試驗要求。諧振耐壓法按調節方式分為調感式和調頻式;按諧振方式分為串聯諧振和并聯諧振。
1、電纜調感式諧振耐壓。
通過調節回路電抗器的電感量使電抗器與電纜的電容在工頻(50Hz)下產生諧振，從而達到試驗要求。
2、電纜調頻式諧振耐壓。
通過改變?cè)囼?yàn)電源的輸出頻率使回路中固定電感量的電抗器與試品產生諧振以達到試驗要求。

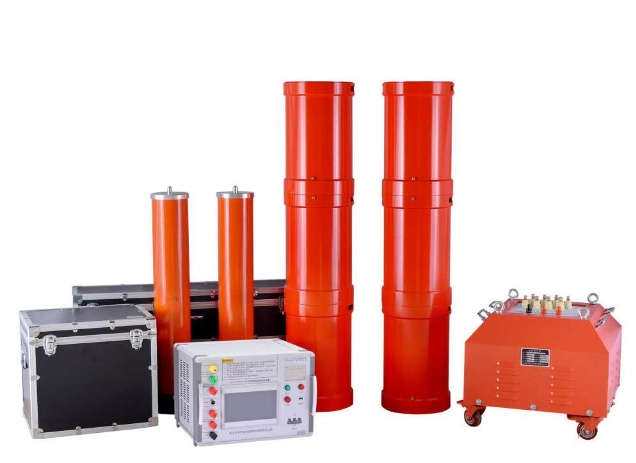

3、電纜串聯諧振法。
當試驗變壓器的電流滿足試驗要求而電壓達不到試驗電壓時，采用電抗器與試品串聯的方式進行試驗，當回路處于諧振狀態時，試品上可以產生Q倍(Q為回路品質因數)的變壓器輸出電壓，電源供給的能量?jī)H僅是回路中消耗的有功功率。
4、電纜并聯諧振法。
當試驗變壓器的電壓滿足試驗要求而電流達不到要求時，采用電抗器與試品并聯的方式使回路參數滿足諧振要求進行試驗，此時電抗器的感性電流補償試品的容性電流。
