回路電阻測試儀的設計依據了什么原理呢？
發布日期：2020-05-11 點擊：1234次

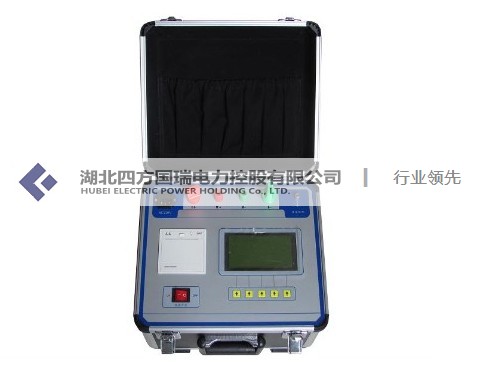

回路電阻測試儀是根據電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A。可在電流100A的情況下直接測得回路電阻，也可以在電流200A的情況下直接測得回路電阻，然后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
回路電阻測試儀的設計采用了高可靠性的大功率集成電路,由直流恒流源、前置放大器、A/D轉換器、指示裝置等部分組成,是具有毫歐、微歐量程的低值電阻測量?jī)x,操作簡單,可一鍵測量回路電阻、導線電阻、線圈的電阻等,且測試電流能自動穩流,保證了測試數據的穩定可靠。
回路電阻測試儀在測量時,由高頻開關電源輸出100A或更大的電流,施加于被測電阻的兩個端鈕之間,通過采樣電路采集電流流過被測電阻所產生壓降的模擬信號,經前置放大器放大后,由A/D轉換器將模擬信號轉換成數字信號,再經微處理器對數據進行濾波、運算、處理,根據串聯電路電流處處相等的原理,通過歐姆定律R=U/I,由負載兩端的壓降U和回路中的電流I之比得出被測體的直流電阻值。
