微機繼電保護測試儀第三代新技術評析
發布日期：2020-05-12 點擊：1119次
微機繼電保護測試儀低頻法測試伏安特性的原理:在CT的勵磁電感相同的情況下,勵磁阻抗值與頻率成正比。因此,要使勵磁電感達到相同飽和,所施加電壓的頻率越低則電壓的幅值越低,這就是低頻法測試伏安特性的基本原理。低頻法測量可以降低所加電壓幅值(即降低所加電壓的功率),從而實現體積小重量輕,并且測量精度大大提高,既可用于保護CT的伏安特性也可用于計量CT的比差角差測量。該法可以實現對所有CT的全面完整測試電壓法測量變比的原理:在CT二次繞組上施加交流電壓,在原方將會產生感應電壓二次繞組鐵心上的交流電壓與一次側感應電壓幅值之比理論上等于匝比與在一次側通大電流的直接法相比,這種變比法不需要大電流,具有測試設備容量小安全可靠等特點
微機繼電保護測試儀這種CT變比測試方法也被稱為間接法。
微機繼電保護測試儀第三代主要特點:
◆功能全面:可用于各種型號CT(含TP類)的伏安特性、10%誤差曲線變比相位極性、二次繞組電阻、二次回路負荷、比差以及角差以及在不同工作電流不同負載情況下的比差、角差等穩態或暫態特性測試
◆測量校核各種型號的CT,包括保護CT、計量CT、TP級暫態CT、勵磁飽和電壓達到30KV的CT、變壓器套管CT
◆覆蓋從保護CT、計量cT的全面通用測試,包括TP級暫態CT、飽和電壓高達數萬伏的CT、變壓器套管CT等。這是工頻直接法無法比擬的技術和應用優勢。
◆高精度測量:由于測量電壓范圍小,可以實現高測量精度,精度達0.05%
◆僅需輸出較小電壓和功率,因而體積小,重量輕,輕小便攜
◆測量結果的自動處理:實時顯示測試數據并描繪曲線,自動存儲和打印。并可上傳電腦管理和存檔

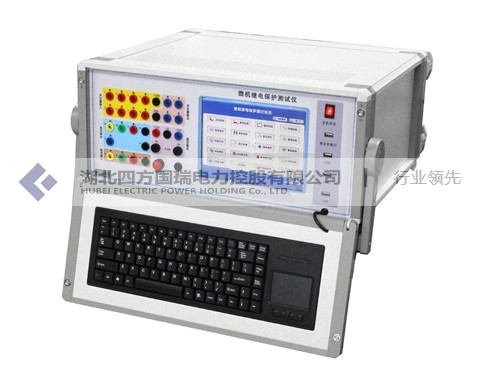

微機繼電保護測試儀基本結構由測試儀主機和外配的升壓器、外配的升流器組成,其中外配升壓器、升流器為選配件。標準配置為主機十外配升壓器,該標準配置可以完成全部功能試驗。測試儀主機包含內置升壓器,內置升流器,微機控制系統,320x240點陣大屏幕全漢化LCD,微機繼電保護測試儀微型打印機等部分組成。測試儀主機可以直接用于做CT伏安特性、變比極性、PT激磁特性、變比、極性等試驗金源:品質如金,源于創新如果測試儀主機輸出電壓范圍不能滿足要求,可以采用選配的外接升壓器進行試驗將測試儀主機輸出電壓接至外接升壓器進行二次升壓至2000V用信號線纜將其與機數據接口接好即可如果測試儀主機內置升流器輸出電流范圍或功率不能滿足要求,可以采用選配的外接升流器進行升流。將測試儀主機內置調壓器輸出電壓接至外接升流器其輸出電流可達1500A。用信號線纜將其與主機數據接口接好即可2.3液晶顯示說明測試儀采用320×240點陣高分辨率液晶顯示屏作顯示器,試驗的全過程及試驗結果均在顯示屏上顯示,全套漢字化操作界面,清晰美觀,簡單方便無需專門計算機知識即可掌握
微機繼電保護測試儀是一臺性能價格比高的多功能測試儀器。微機繼電保護測試儀本儀器采用高效低耗優質材料和特殊繞法的升壓器,微處理器進行數據采集、分析和存儲,內置微型打印機可打印測試數據和曲線。一人操作即可完成全部測試工作。本機具有重量輕,攜帶、操作方便。該儀器性能獨特,是目前不可多得的測試裝置,和傳統的試驗工作量相比可以節省80%的工作量,大大提高工作效率和安全性。比如,儀器可以一次升流就同時三通道(3個二次繞組)進行變比值測量可選配外接升壓器和升流器選配的外接升壓器最高可升至2000、5A,選配的升流器可升至1500A、4000VA。自帶大屏幕圖形LCD全漢化圖形界都有詳盡的中文菜單和注釋說明,直觀便捷。測試時直接顯示伏安曲線圖,清晰美觀,直觀方便,面板自帶打印機可隨時打印曲線圖及測試數據帶有萬年歷、實時時鐘,大容量存儲器。可存儲試驗的時間和日期,數據掉電不會丟失體積小重量輕,帶有防震包裝箱,方便攜帶流動試驗
