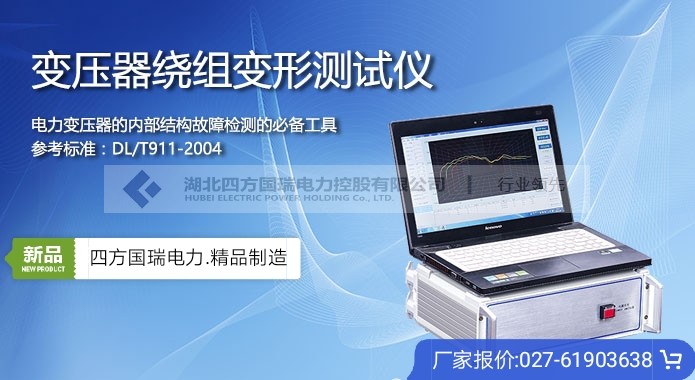

變壓器繞組變形測試儀-湖北四方國瑞電力控股有限公司
發布日期：2020-05-13 點擊：1030次
變壓器繞組變形測試儀是測量變壓器的繞組變形的儀器，通過檢測變壓器各個繞組的幅頻響應特性，判斷變壓器可能發生的繞組變形。下面講述變壓器繞組變形測試儀試驗操作與判斷。
一、變壓器繞組變形測試方法
對變壓器每一繞組的一端每施加一系列特定頻率的信號， 測量其兩端的響應 信號，即可得出頻率響應特性 F(f=l0kHz~1MHz)=201g(v2/v1) 。對于有中性點 引出的繞組依次測量 OA,OB,OC 的頻率響應特性，對于角接的繞組依次測量 AB，AC,BC 的頻率響應特性。
二、變壓器繞組變形測試接線圖
測試接線如圖 1 所示。
三、試驗步驟
1、通過 3 根專用測試線將被試驗變壓器的被試?yán)@組引出端與測試儀的 3 個 端口(GEN、INPUT1、INPUT2)有效連接。
2、打開筆記本電腦輸人被試變壓器銘牌;打開測試儀電源開關，用專用串 口線將測試儀與筆記本電腦連接，開始試驗。
3、采集完畢，關閉筆記本電腦及測試儀的電源。
四、變壓器繞組變形的判斷方法
1、變壓器繞組變形判據
變壓器繞組的頻率響應特性中、低頻部分(10~500kHz)的頻響曲線具有較 豐富的諧振點，這些諧振點的變化靈敏地反應了變壓器繞組斷股、鼓包、扭曲、 餅間錯位等變形情況，而高頻部分(500kHz 以上)能反應出變壓器繞組的位移。
2、對變壓器 110kV 及以上繞組頻響曲線的高頻部分，由于影響因數較多，有時很 難保證該部分曲線較好地重合。在進行判斷時，應重點注意中、低頻部分，高頻 部分作為必要時的參考。
3、6MVA 以上變壓器繞組無變形診斷步驟
① 如果三相繞組相間差值大于 3.5dB，應引起注意，應將測試結果與該變 壓器的原始測試結果相比較，如有明顯變大(大于 3.5dB) ，則可判定為發生了 繞組變形。
② 如果沒有原始測試結果，則可與同廠同型同期變壓器的測試結果進行 比較，如有明顯變大(大于 3.5dB) ，則可判定發生了繞組變形。
③ 如果仍無法比較，則需請制造廠說明三相繞組不一致的原因，并結合 短路和過流情況作出判斷。
四方國瑞是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。四方國瑞電力24小時為您服務：027-61903638。
