串聯諧振運用原理
發布日期：2020-05-13 點擊：1352次
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
技術參數；
1.輸入工作電源：單相380/220V±10%，50Hz
2.環境溫度：－10～+50
3.相對濕度：＜95%，無凝露狀況
4諧振電壓波型：正弦波，波形畸變率＜1.0%
5.輸出頻率：30～300Hz
6.工作制：滿功率輸出下，連續工作時間60min
7.品質因素：30～80

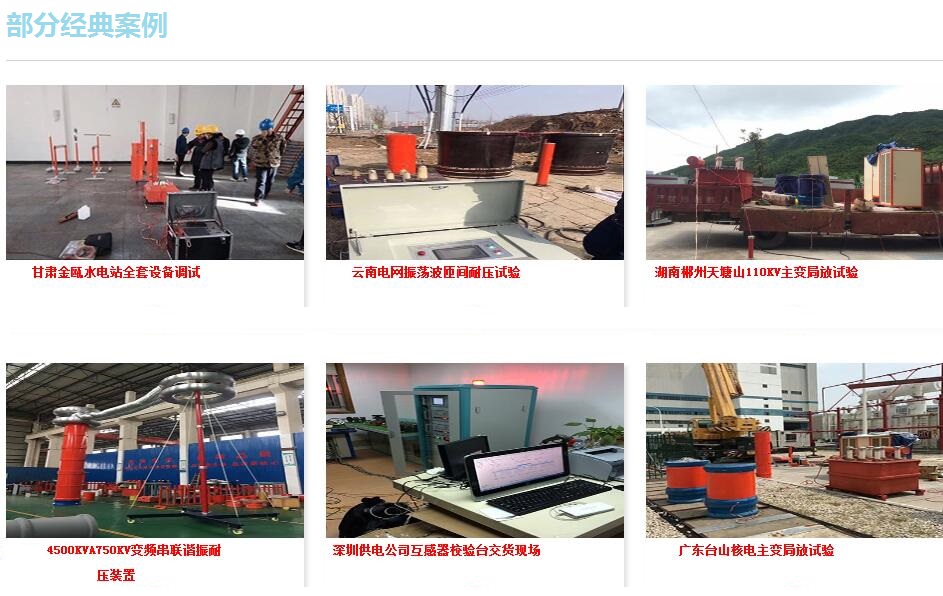

8.適用范圍：
(1)、電纜變頻諧振裝置
(2)、發電機交流耐壓裝置
(3)、變電站電氣設備交流耐壓諧振裝置
(4)、CVT檢驗用諧振升壓裝置
產品特性：
1.穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
2.保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
3.系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
4.支持多種試驗?zāi)Ｊ?。系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗?zāi)Ｊ?，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
5.自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
