10三回路變壓器直流電阻測試儀技術參數
發布日期：2020-05-13 點擊：1326次

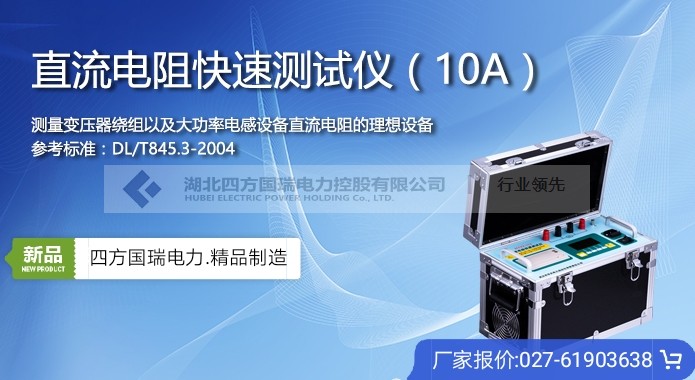

10三回路變壓器直流電阻測試儀，是變壓器直流電阻測量的新一代產品，是為測量大容量變壓器三相繞組直流電阻而優化設計的?？蓪ψ儔浩鞯娜嗬@組直流電阻進行同時測試。對有載調壓變壓器可以不需要放電，直接調節分接開關，測量時間是傳統單相測量的三分之一，可大大縮短工作時間和勞動強度。直阻儀采用大屏幕液晶顯示器，全中文圖形界面，清晰直觀，操作非常簡單。并配備面板式打印機和大容量非易失性存儲器，可以方便的存儲和打印測量結果。測試數據穩定，快速，重復性好，是現場測量變壓器直流電阻的優質選擇。
| 測量方式 | 單相 (兩相) | 三相 | |||||
| 電流檔位 | 1A | 5A | 10A | 20A | 1A | 5A | 10A |
| 測量范圍 | 10mΩ～20Ω | 1mΩ～4Ω | 1mΩ～2Ω | 1mΩ～1Ω | 10mΩ～6Ω(每相) | 1mΩ～1Ω(每相) | 1mΩ～0.6Ω(每相) |
| 最大分辨率 | 0.1μΩ | ||||||
| 測量準確度 | ±0.2%+2個字(滿量程) | ||||||
| 數據存儲容量 | 150組 | ||||||
| 電源 | AC 220V±22V，50Hz±2 Hz | ||||||
| 工作環境 | 環境溫度：0℃～40℃ 相對濕度：≤80%RH | ||||||
| 外形尺寸 | 440*205*455mm3 | ||||||
| 重量 | 17kg | ||||||
1、三回路變壓器直流電阻測試儀能對變壓器的YN三相繞組直流電阻進行同時測試，可大大縮短測量時間
2、能快速準確完成變壓器繞組直流電阻的測量
3、具備完善的保護功能
4、體積小巧便于攜帶
5、液晶全中文菜單，操作簡單直觀
6、測試速度快，準確度高，數據重復性好，抗干擾能力強
