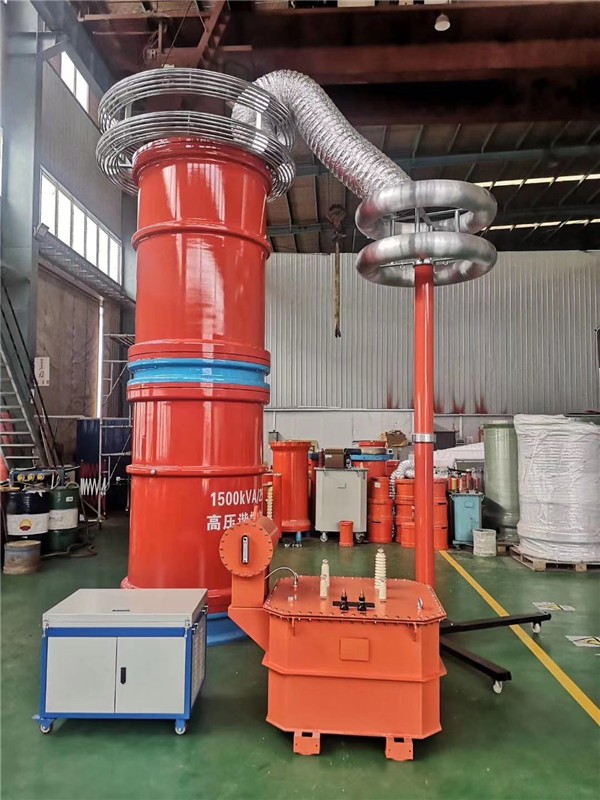

串聯諧振裝置是各種容量較大的電機電器等被試設備進行交流耐壓的理想設備，廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。
并串聯諧振得到特點
一、并聯諧振電路
當外來頻率加于一并聯諧振電路時，它有以下特性：
1.當外加頻率等于其諧振頻率時其電路阻抗呈純電阻性，且有最大值，它這個特性在實際應用中叫做選頻電路。
2.當外加頻率高于其諧振頻率時，電路阻抗呈容性，相當于一個電容。
3.當外加頻率低于其諧振頻率時，這時電路呈感性，相當于一個電感線圈。
所以當串聯或并聯諧振電路不是調節在信號頻率點時，信號通過它將會產生相移。(即相位失真)
二、串聯諧振電路
當外來頻率加于一串聯諧振電路時，它有以下特點：
1.當外加頻率等于其諧振頻率時其電路阻抗呈純電阻性，且有最少值，它這個特性在實際應用中叫做陷波器。
2.當外加頻率高于其諧振頻率時，電路阻抗呈感性，相當于一個電感線圈。
3.當外加頻率低于其諧振頻率時，這時電路呈容性，相當于一個電容。
并、串聯諧振的區別
串聯諧振和并聯諧振這兩種現象是正弦交流電路的一種特定現象，它在電子和通訊工程中得到廣泛的應用，但在電力系統中，發生諧振有可能破壞系統的正常工作。接下來分析一下串聯諧振和并聯諧振這兩種諧振到底都有哪些區別。
從負載諧振方式劃分，可以為并聯逆變器和串聯逆變器兩大類型，下面列出串聯逆變器和并聯逆變器的主要技術特點及其比較：
串聯逆變器和并聯逆變器的差別，源于它們所用的振蕩電路不同，前者是用L、R和C串聯，后者是L、R和C并聯。
（1）串聯逆變器的負載電路對電源呈現低阻抗，要求由電壓源供電。因此，經整流和濾波的直流電源末端，必須并接大的濾波電容器。當逆變失敗時，浪涌電流大，保護困難。
并聯逆變器的負載電路對電源呈現高阻抗，要求由電流源供電，需在直流電源末端串接大電抗器。但在逆變失敗時，由于電流受大電抗限制，沖擊不大，較易保護。
（2）串聯逆變器的輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正弦波，換流是在晶閘管上電流過零以后進行，因而電流總是超前電壓一φ角。
并聯逆變器的輸入電流恒定，輸出電壓近似正弦波，輸出電流為矩形波，換流是在諧振電容器上電壓過零以前進行，負載電流也總是越前于電壓一φ角。這就是說，兩者都是工作在容性負載狀態。
（3）串聯逆變器是恒壓源供電，為避免逆變器的上、下橋臂晶閘管同時導通，造成電源短路，換流時，必須保證先關斷，后開通。即應有一段時間(t )使所有晶閘管（其它電力電子器件）都處于關斷狀態。此時的雜散電感，即從直流端到器件的引線電感上產生的感生電勢，可能使器件損壞，因而需要選擇合適的器件的浪涌電壓吸收電路。此外，在晶閘管關斷期間，為確保負載電流連續，使晶閘管免受換流電容器上高電壓的影響，必須在晶閘管兩端反并聯快速二極管。
并聯逆變器是恒流源供電，為避免濾波電抗Ld上產生大的感生電勢，電流必須連續。也就是說，必須保證逆變器上、下橋臂晶閘管在換流時，是先開通后關斷，也即在換流期間(tγ)內所有晶閘管都處于導通狀態。這時，雖然逆變橋臂直通，由于Ld足夠大，也不會造成直流電源短路，但換流時間長，會使系統效率降低，因而需縮短tγ，即減小Lk值。
（4）串聯逆變器的工作頻率必須低于負載電路的固有振蕩頻率，即應確保有合適的t 時間，否則會因逆變器上、下橋臂直通而導致?lián)Q流的失敗。
并聯逆變器的工作頻率必須略高于負載電路的固有振蕩頻率，以確保有合適的反壓時間t ，否則會導致晶閘管間換流失敗；但若高得太多，則在換流時晶閘管承受的反向電壓會太高，這是不允許的。
（5）串聯逆變器的功率調節方式有二：改變直流電源電壓Ud或改變晶閘管的觸發頻率，即改變負載功率因數cosφ。
并聯逆變器的功率調節方式，一般只能是改變直流電源電壓Ud。改變cosφ雖然也能使逆變輸出電壓升高和功率增大，但所允許調節范圍小。
（6）串聯逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。在換流時，關斷的晶閘管受反壓的時間(t +tγ)較長。
并聯逆變器在換流時，晶閘管是在全電流運行中被強迫關斷的，電流被迫降至零以后還需加一段反壓時間，因而關斷時間較長。相比之下，串聯逆變器更適宜于在工作頻率較高的感應加熱裝置中使用。
（7）串聯逆變器的晶閘管所需承受的電壓較低，用380V電網供電時，采用1200V的晶閘管就行，但負載電路的全部電流，包括有功和無功分量，都需流過晶閘管。逆變晶閘管丟失脈沖，只會使振蕩停止，不會造成逆變顛覆。
并聯逆變器的晶閘管所需承受的電壓高，其值隨功率因數角φ增大，而迅速增加。但負載本身構成振蕩電流回路，只有有功電流流過逆變晶閘管，而且逆變晶閘管偶而丟失觸發脈沖時，仍可維持振蕩，工作比較穩定。
（8）串聯逆變器可以自激工作，也可以他激工作。他激工作時，只需改變逆變觸發脈沖頻率，即可調節輸出功率；而并聯逆變器一般只能工作在自激狀態。
（9）在串聯逆變器中，晶閘管的觸發脈沖不對稱，不會引入直流成分電流而影響正常運行；而在并聯逆變器中，逆變晶閘管的觸發脈沖不對稱，則會引入直流成分電流而引起故障。
（10）串聯逆變器起動容易，適用于頻繁起動工作的場合；而并聯逆變器需附加起動電路，起動較為困難。
（11）串聯逆變器中的晶閘管由于承受矩形波電壓，故du /dt值較大，吸收電路起著關鍵作用，而對其di/dt要求則較低。
在并聯逆變器中，流過逆變晶閘管的電流是矩形波，因而要求大的di/dt，而對du/dt的要求則低一些。
（12）串聯逆變器的感應加熱線圈與逆變電源(包括槽路電容器)的距離遠時，對輸出功率的影響較小。如果采用同軸電纜或?qū)砘鼐€盡量靠近(扭絞在一起更好)敷設，則幾乎沒有影響。而對并聯逆變器來說，感應加熱線圈應盡量靠近電源(特別是槽路電容器)，否則功率輸出和效率都會大幅度降低。
（13）串聯逆變器感應線圈上的電壓和槽路電容器上的電壓，都為逆變器輸出電壓的Q倍，流過感應線圈上的電流，等于逆變器的輸出電流。
并聯逆變器的感應線圈和槽路電容器上的電壓，都等于逆變器的輸出電壓，而流過它們的電流，則都是逆變器輸出電流的Q倍。
因?yàn)榇?lián)諧振裝置就用運用串聯諧振原理設計的最新型交流耐壓試驗設備。一套串聯諧振耐壓試驗設備，可兼顧電力變壓器、交聯電纜、開關柜、電動機、發電機、GIS和SF6開關、母線、套管、CT、PT等試品的交流耐壓試驗，是全能型的交流耐壓設備。所以在電力行業，很多人了解串聯諧振成套裝置的相關配置，但是由于一整套的串聯諧振設備，價值不菲對于一些剛起步的企業并不實用，所以四方國瑞電力也可以根據客戶需求推出租賃承試承修裝飾一到四級設備。有相關需求的請來電來函咨詢。湖北四方國瑞電力控股有限公司是國內專業的電力承裝(修、試)資質及電力承試設備，串聯諧振裝置研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。四方國瑞電力24小時為您服務：027-61903638。
