上海申辦電力承試三級資質標準
發布日期：2020-05-16 點擊：1284次
上海申辦電力承試三級資質標準
工頻耐壓試驗裝置除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。產品滿足《DL/T848.2-2004高壓試驗裝置通用技術條件第2部分工頻高壓試驗裝置》的要求。廣泛應用于電力和科研單位對電機、電纜、變壓器、開關、電器等產品做各種高壓絕緣耐壓試驗。
工頻耐壓試驗裝置分類：
隨著對試驗變壓器的關注，現在這樣的變壓器會有什么樣的分類呢，也成為當前眾多企業關心的問題。可以說，目前的這一設備如果按照結構上進行分類的話，主要有這樣幾種。
*種就是油浸式的變壓器，這種設備，在體積上比較大，在重量上也比較重，但是結構簡單，而且維修方便，只不過后期的維修費用比較高，但是卻能成為主流的產品。
第二種則是現在的充氣式的變壓器，這種變壓器，應該說，本身是不需要進行維護的，而且在重量上是比較輕的，在體積上也比較小，因此在后期使用還有維護等方面，都非常的方便。
第三種就是現在干式的變壓器設備，這種設備，也是不用維護，并且重量輕，但是企業在購買的時候，會發現這樣的變壓器在成本上是比較高的，因此需要考慮這一點。
技術參數：
工作電源：AC220V/380V±10%
工作頻率：50Hz±1
輸出電壓：0~150kV（根據用戶定做）
輸出容量：0~10kVA（根據用戶定做）
儀表電壓：0 ～ 100V (其它范圍可定制)
輸出電壓：0 ～ 200V/400V
電壓測量精度：1.0 %FS ±3 字
電流測量精度：1.0 %FS ±3 字
計時長度：0-9999s(特殊模式可于長時間工作)
環境溫度：-10℃~+50℃
環境濕度：不大于85%RH
海拔高度：<1000m
儲存溫度：-15℃ ~ +55℃

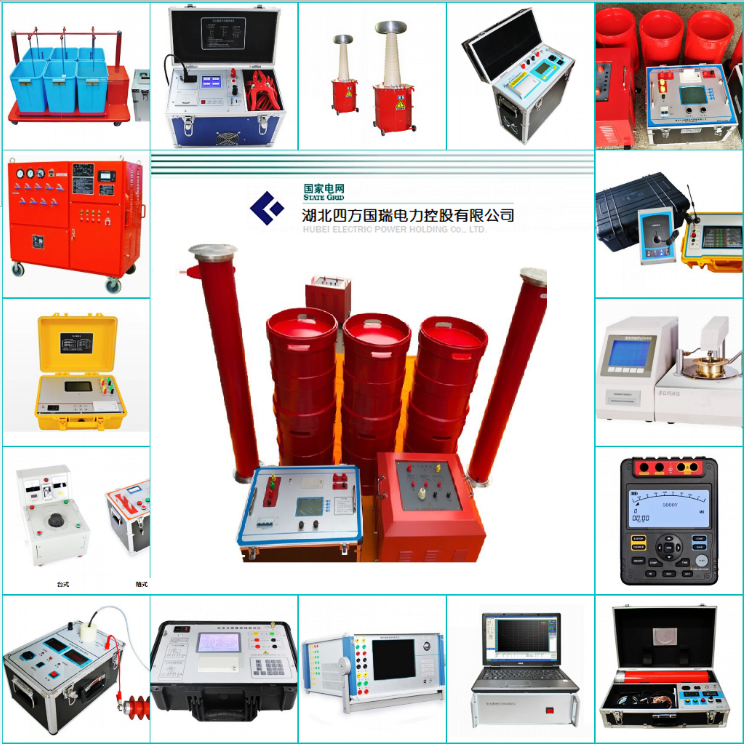

電力承試三級資質設備清單：
|
設備類別 |
機具設備名稱 |
單位 |
數量 |
規 格 |
|
一、高壓發生設備 |
直流高壓發生器 |
套 |
1 |
DC：200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
||
|
工頻耐壓試驗裝置 |
套 |
1 |
AC：10kVA/100kV |
|
|
套 |
1 |
AC:5kVA/50kV |
||
|
變頻串聯諧振試驗成套裝置 |
套 |
1 |
500kVA/200kV/2.5A 30～300Hz |
|
|
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V 150Hz |
|
|
二、電氣測量儀器 |
高壓介質損耗測試儀 |
臺 |
2 |
1、介質測量精度為1% |
|
回路電阻測試儀 |
臺 |
2 |
DC：≥100A |
|
|
互感器伏安特性測試儀 |
臺 |
1 |
1100V/5A |
|
|
接地電阻測試儀 |
臺 |
1 |
異頻法 |
|
|
電容電感測試儀 |
臺 |
1 |
|
|
|
接地導通測試儀 |
臺 |
1 |
DC：1A |
|
|
變壓器直流電阻測試儀 |
臺 |
2 |
DC：≥10A |
|
|
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
|
|
變壓器繞組變形測試儀 |
臺 |
1 |
頻響法 |
|
|
有載分接開關測試儀 |
臺 |
1 |
I≥1A |
|
|
斷路器特性測試儀 |
臺 |
2 |
|
|
|
氧化鋅避雷器阻性電流測試儀 |
臺 |
1 |
|
|
|
三相繼電保護測試儀 |
臺 |
1 |
三相電壓電流各2組 |
|
|
雷擊計數器校驗儀 |
只 |
1 |
|
|
|
絕緣電阻測試儀 |
臺 |
2 |
DC：0～5000V 200G(Ω) |
|
|
三、油、氣試驗儀器 |
SF6檢漏儀 |
臺 |
1 |
靈敏度1ppmv |
|
SF6氣體微水測試儀 |
臺 |
1 |
|
|
|
四、常用儀器儀表 |
兆歐表 |
只 |
1 |
DC：2500V |
|
兆歐表 |
只 |
1 |
DC：500V |
|
|
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流小于1mA～5A
|
