電力承試三級資質設備廠家
數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示屏采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得較好的視覺效果。
產品參數
一、 基本誤差
1.1 參比工作條件
(a)環境溫度：(23±5)℃
(b)環境濕度：(45～75)% RH
(c)被測信號波形：正弦波、β=0.02
(d)被測信號頻率：(50±0.2)Hz
(e)被測載流導線在鉗口中的位置：任意
(f)測量相位時被測信號幅值范圍：100～220V、0.5A～1.5
(g)外參比頻率電磁場干擾：應避免
1.2 基本誤差極限
1.2.1 交流電壓(見表1)
|
表1：交流電壓測量誤差 |
||
|
量限 |
分 辨 率 |
基本誤差極限 |
|
20V |
0.01V |
±（1.2%RD+2） |
|
200V |
0.1V |
±（1.0%RD+2） |
|
500V |
1V |
±（1.2%RD+2） |
1.2.2 交流電流(見表2)
|
表2：交流電流測量誤差 |
||
|
量限 |
分 辨 率 |
基本誤差極限 |
|
200mA |
0.1mA |
±（1.0%RD+2） |
|
2A |
1mA |
|
|
10A |
10mA |
|
1.2.3 相位
U-U、U-I、I-I(見表3)
|
表3：工頻相位測量誤差 |
||
|
范圍 |
分辨率 |
基本誤差極限 |
|
0～360° |
1° |
±3° |
測U1-U2相位時電壓輸入回路阻抗：40KΩ
二、 工作誤差
2.1 額定工作條件
(a)環境溫度：（0～40）℃
(b)環境濕度：（20～80）% RH
(c)被測信號波形：正弦波、β=0.05
(d)被測信號頻率：（50±0.5）Hz
(e)被測載流導線在鉗口中的位置：任意
(f)測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2 相位時：10mA～10.00A
測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
(g)外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
在 1.1 所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

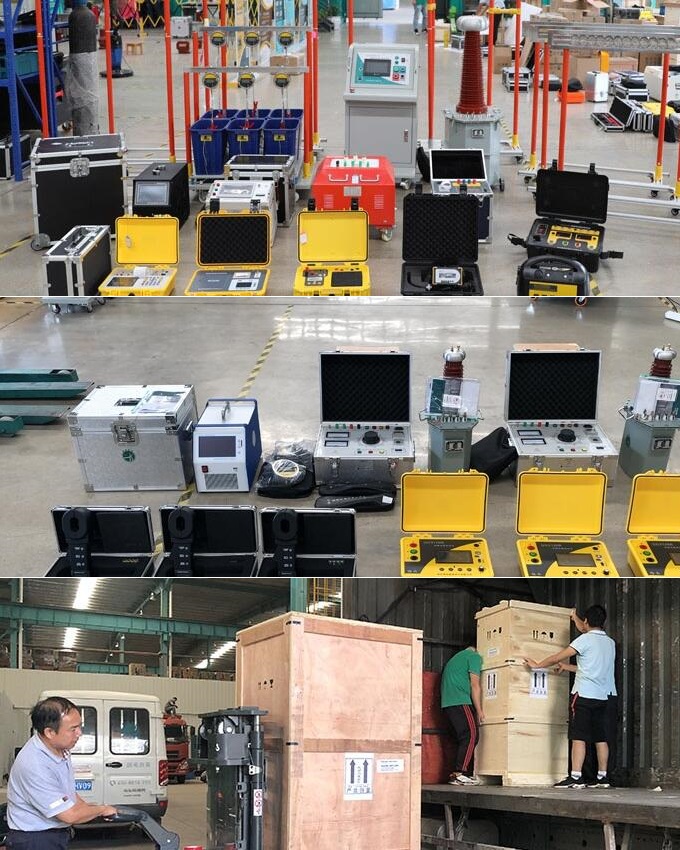

電力承試三級資質設備清單：
|
設備類別 |
機具設備名稱 |
單位 |
數量 |
規 格 |
|
一、高壓發生設備 |
直流高壓發生器 |
套 |
1 |
DC：200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
||
|
工頻耐壓試驗裝置 |
套 |
1 |
AC：10kVA/100kV |
|
|
套 |
1 |
AC:5kVA/50kV |
||
|
變頻串聯諧振試驗成套裝置 |
套 |
1 |
500kVA/200kV/2.5A 30～300Hz |
|
|
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V 150Hz |
|
|
二、電氣測量儀器 |
高壓介質損耗測試儀 |
臺 |
2 |
1、介質測量精度為1% |
|
回路電阻測試儀 |
臺 |
2 |
DC：≥100A |
|
|
互感器伏安特性測試儀 |
臺 |
1 |
1100V/5A |
|
|
接地電阻測試儀 |
臺 |
1 |
異頻法 |
|
|
電容電感測試儀 |
臺 |
1 |
|
|
|
接地導通測試儀 |
臺 |
1 |
DC：1A |
|
|
變壓器直流電阻測試儀 |
臺 |
2 |
DC：≥10A |
|
|
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
|
|
變壓器繞組變形測試儀 |
臺 |
1 |
頻響法 |
|
|
有載分接開關測試儀 |
臺 |
1 |
I≥1A |
|
|
斷路器特性測試儀 |
臺 |
2 |
|
|
|
氧化鋅避雷器阻性電流測試儀 |
臺 |
1 |
|
|
|
三相繼電保護測試儀 |
臺 |
1 |
三相電壓電流各2組 |
|
|
雷擊計數器校驗儀 |
只 |
1 |
|
|
|
絕緣電阻測試儀 |
臺 |
2 |
DC：0～5000V 200G(Ω) |
|
|
三、油、氣試驗儀器 |
SF6檢漏儀 |
臺 |
1 |
靈敏度1ppmv |
|
SF6氣體微水測試儀 |
臺 |
1 |
|
|
|
四、常用儀器儀表 |
兆歐表 |
只 |
1 |
DC：2500V |
|
兆歐表 |
只 |
1 |
DC：500V |
|
|
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流小于1mA～5A
|
