湖北省繼電保護測試儀廠家報價
發布日期：2020-05-16 點擊：1211次
湖北省繼電保護測試儀廠家報價
智能型主機,主機采用DSP芯片控制,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,為國內測試儀中的zui高水平.大大改善了波形質量,提高了測試儀的精度.
單機獨立運行,裝置由旋轉鼠標通過大屏幕液晶顯示屏進行操作,全套中文顯示,可對現場各種繼電器,保護及安全自動裝置進行檢定,并可模擬各種大型復雜的瞬時性、*性、轉換性故障進行整組試驗.
聯接電腦運行,通過Windows98平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校準工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報告等.
液晶顯示采用320×240點陣圖形模塊,操作界面均中文顯示,顯示直觀清晰.
“傻瓜式”操作,采用先進的“旋轉鼠標”控制器,免去復雜的鍵盤操作,不需要計算機知識都可操作,簡便易學.
整機采用開關電源及開關放大器技術,體積小,重量輕,僅重11.6公斤.
模塊化設計,所有插件之間完全獨立,只需更換插件即可實現硬件的維護和升級.
隨意配置,如配置成6相電流,5相電壓 2相電流等.
用戶可通過軟件對測試儀精度進行校準
可對Comtrade格式的故障錄波數據進行回放.
按國際標準設計有電源功率因數校正電路,使裝置效率高達95%以上.
供電電壓下降到120V時,仍保證裝置正常工作.
功放采用硬件保護方式,保證裝置的可靠性.
湖北省繼電保護測試儀廠家報價
面板介紹:
1. 320×240液晶顯示器,脫機軟件顯示區域.全中文顯示,對比度可調節,面板左上角內側有一電位器可調節.
2. 光電旋轉鼠標,它有三種操作:、“按下確定”.的功能有兩種:移動光標和修改數據.當光標移到某一項上需要選定時,“按下”旋鈕即選定打開或切換此項,選定打開的是某一數據項,則表示進入此數據的修改過程,此時用對數據進行增減;若打開的是某一切換項(如“幅值/相位/頻率”三種狀態),則旋轉一次即切換一種狀態.若要退出數據修改或項目切換,則“按下確定”即可退出此項修改.
開關量輸入
接點輸入通道,共有七路,空接點或5—220VDC.有一個公共端,用于判斷繼電器是否動作.當接點信號為電位信號時,正電位接公共端,不能接反.
開關量輸出
當故障給出時,儀器輸出三對空接點信號,容量為0.5A/250VAC.
電源開關
向上表示打開,向下表示關閉.
輔助電源VZ輸出端子
在“SETUP”子菜單內設定,默認值為0.
可設置成VZ=VA VB VC,相當于3V0輸出,或110VDC、220VDC輸出.
電流、電壓輸出端子
分別是VA、VB、VC、VN
IA、IB、IC、IN
儀器接地端子,為安全接地端子
技術參數:
電流源:
交流幅值:0~40A/相 0~120A/三相并聯
直流幅值:0—30A/相 0—90A/三相并聯
功率:400VA/相
精度:0.2%,響應時間<160μs,
分辨率:交流1mA,直流2mA
電壓源:
交流幅值:0~125V/相 線電壓0---250V
直流幅值:0—110V/相
輔助電源VZ:3V0 0~150VAC或0—220VDC
zui大功率:50VA/相 精度:0.2% 響應時間<120μs
分辨率:交流2.5mV 直流3.5mV
頻率:范圍0—1000Hz 分辨率0.001Hz(工頻)0.1Hz(1KHz)
相位:范圍0—360度 分辨率:0.1度 精度:0.1度
開關量輸入:7對空接點或電位翻轉(5—250VDC)
開關量輸出:3對 0.5A/250VAC

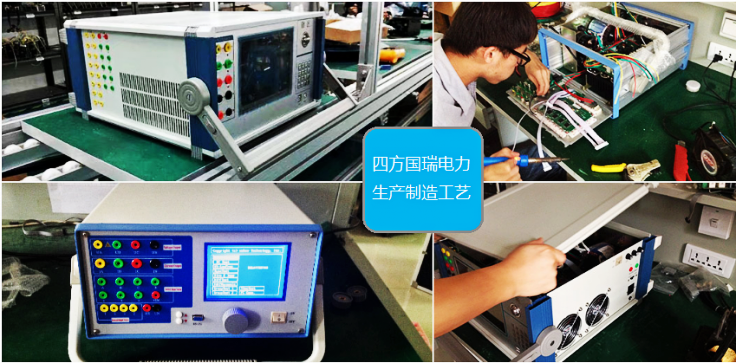

湖北四方國瑞電力控股有限公司從成立之初就一直致力于承試電力測試設備的研發、生產、銷售和租賃，積累了豐富的研發和生產實踐經驗，所有電力測試設備包送檢合格，同時保障三年質保終身保修，讓您售后無憂！所有電力測試設備送貨上門，并且還有專業的技術骨干上門教學儀器的安裝調試和使用，學會為止，讓您即買到了可以成功申報承試三級資質的設備，又學到了真正的電力測試技術。
