【四方國瑞電力】簡介： 湖北四方國瑞電力控股有限公司至今自主研發的產品系列有：串聯諧振系列、絕緣測試系列、接地測試系列、互感器測試系列、斷路器測試系列、變壓器測試系列、高壓測試系列、防雷測試系列、相位測試系列等。其中變頻串聯諧振試驗裝置，斷路器測試儀，直流電阻測試儀，開關測試儀，繼電保護裝置，電纜故障測試儀，絕緣電阻測試儀，互感器測試儀，氧化鋅避雷器特性測試儀和互感器伏安變比極性綜合測試儀等電氣測試設備長期被電力，石油，冶金，礦山，水利，鐵路，鋼鐵，化工等行業廣泛選用，受到廣大用戶的一致好評和青睞。

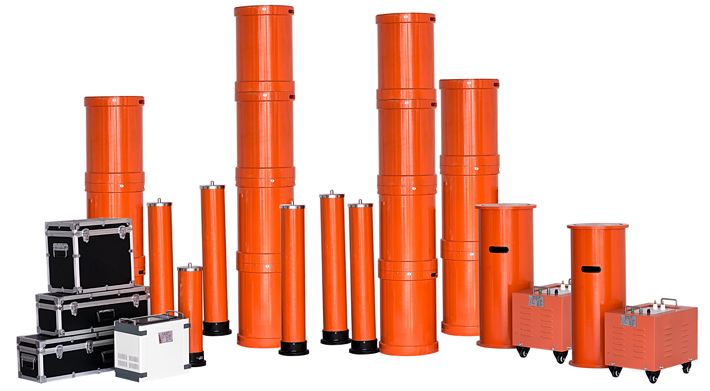

對于廠來說：接地棒不應用于替換測試系統和GIS外殼之間的接地連接。請注意，測試系統和現場網格之間存在一點連接。接地點必須位于分壓器和測試件之間的線上。各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求。目前，比較好的方法是用調頻串聯諧振設備進行耐壓試驗。本調頻串聯諧振是針對電力電纜等高電壓、大電流容性試品的交流耐壓試驗而設計的。本諧振試驗裝置采用調整頻率和調節鐵心氣隙的方式來調諧，可方便、準確的找到諧振點，同時還可以真對不同的試品以及不同地方的規程要求，使得諧振頻率固定在要求的范圍內。主要針對10kV及以下電纜等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。 所需電源容量大大減小。變頻串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。方便用戶校準表計，確保高電壓值準確度；所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子，施耐德，日本東芝，富士等。串聯諧振試驗成套裝置主要由控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成?？刂破饔址謨纱箢?，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。串聯諧振大電容量的電氣設備(如大型發電機組、電力變壓器、電力電容器、GIS、電力電纜在一定頻率范圍內的絕緣耐受與工頻耐壓具有一定的等效性。廠設備的重量和體積大大減少。變頻串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/3-1/5。改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。防止大的短路電流燒故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯變頻諧振能有效的找到絕緣弱點，又不存在大的短路電流燒故障點的憂患。從放電能量上看，即使放電時，試品的小電容量只有0.002μF，實際試驗時試品電容量遠大于該值。如以放電時頻率為100kHz、地線寄生電感為1μH、放電電流為1000A計算，地線的寄生感抗XL==0.628Ω，地線可能產生的過電壓Ud=IfXL=1000×0.628=628V。如果地線連接不規范，寄生電感就會增大很多，產生的過電壓可能更大，可危及電源及人身安全。所以高壓試驗系統必須一點可靠接地，分壓器的接地點與大地的連接線應盡量短，接地線應粗、直、短，從而保證試驗安全。以某變電站220kVGIS導體對外殼耐壓試驗為例，產品出廠試驗電壓導體對地為460kV，現場交接試驗電壓值為出廠試驗的80%，即368kV。
