變頻串聯諧振耐壓裝置三級資質設備

發布日期：2020-05-18　點擊：3332次

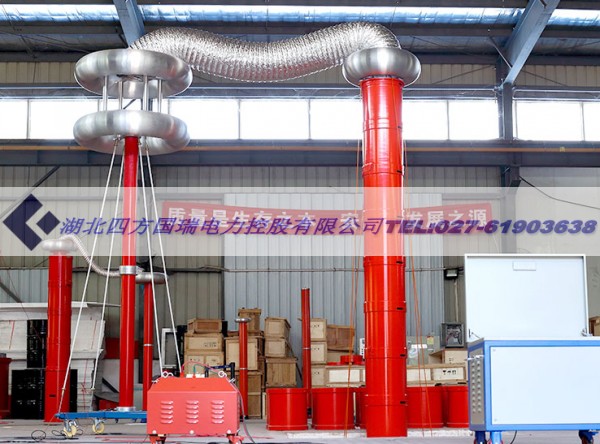

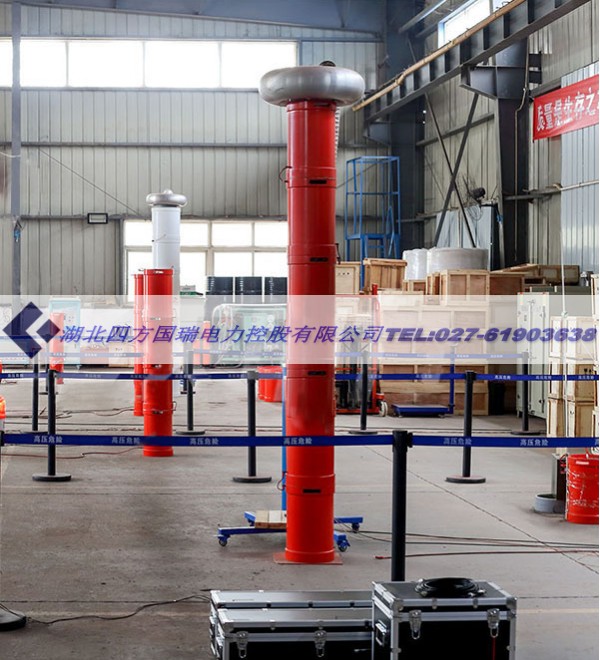

變頻串聯諧振耐壓裝置三級資質設備，采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

主要特點
1、自動尋找諧振頻率、自動升壓、降壓、變頻串聯諧振耐壓裝置四級資質設備耐壓計時.系統自動調諧時，從30Hz到300Hz自動掃頻，最后精確鎖定諧振頻率 。
2、支持多種試驗?zāi)Ｊ?"自動調諧＋手動調壓"、 "自動調諧＋自動調壓"、 "手動調諧＋手動調壓"等試驗?zāi)Ｊ剑扑]使用"自動調諧＋手動調壓"模式，既快速找到 諧振點，又通過手動調壓控制試驗過程，安全性更高 。
3、系統人機交互界面友好:試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢 功能 。
4、保護功能完善。過壓保護、過流保護、閃絡保護、具備零位保護等功能，保證了系統的可靠性。
5、系統采用進口功率元心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，
6、經過多次高壓直接對地短路測試，系統保持完好，同時系統也有很強的過載能力。

注意事項
激勵變使用時，高壓尾X必須接地（實物已連接），成套設備的接地均需通過分壓器接地端接地，再與試品的地網相連，保證一點接地。
激勵變壓器使用時可以串并聯使用，變頻串聯諧振耐壓裝置四級資質設備聯結方法見激勵變壓器面板提示。
使用時各根高壓導線應拉直騰空（特別是高壓硅膠線），以避免對地起暈。
請嚴格按照說明書規定的連線方式連接使用,否則將會對該設備造成損壞。
若線路接通后無法找到諧振點而不能升壓，則很可能是回路沒有接通，則應檢查線路是否接通。
1.試驗操作步驟
試驗準備工作
根據被試品試驗電壓及電流的不同確定不同的電抗器連接方式，按確定的試驗接線圖接好試驗接線，檢查無誤。
檢查試驗設備完好齊全，現場安全措施完備。
(2)開始試驗
(試驗時可選擇手動試驗、自動試驗兩種試驗方法，詳細使用及操作說明見
《變頻電源用戶操作使用手冊》)
過壓保護校驗：
例：當試驗電壓為12kV時，過壓保護將自動設定為試驗電壓的1.1倍（即13.2kV），當試驗電壓到達設定的保護值后，儀器將自動斷開主電源的輸出，并進行過壓保護提示。
注:若采用手動試驗，則過壓保護設定值按實際試驗電壓的1.1設進行設定
過流保護校驗：
由用戶設置過流保護值，當電流達到或高于保護電流時，系統軟、硬件將同時停機保護，并彈出保護信息，向用戶報告過流保護動作時的狀態。
該套系統激勵變大過流保護整定值不超過40A。
例：當試驗電流到達設定的保護值后，儀器應自動斷開主電源的輸出，并進行過流保護提示。
注：低壓過流保護設定：按激勵變壓器低壓側電流的2倍整定,大值不高于激勵變壓器低壓側額定的3倍.
