四川省（川）承試三級設備SFBZC-3S三回路直流電阻快速測試儀廠家
發布日期：2020-05-25 點擊：1174次
四川省（川）承試三級設備SFBZC-3S三回路直流電阻快速測試儀廠家
承試三級設備SFBZC-3S三回路直流電阻快速測試儀廠家
|
序號 |
機具設備名稱 |
單位 |
數量 |
規格 |
規格型號 |
|
一 |
高壓發生設備 |
||||
|
1 |
直流高壓發生器 |
套 |
1 |
DC：200kV/3mA |
SFZGF-200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
SFZGF-120kV/2mA |
||
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC：10kVA/100kV |
SFYDJ-10kVA/100kV |
|
套 |
1 |
AC：5kVA/50kV |
SFYDJ-5kVA/50kV |
||
|
3 |
變頻串聯諧振試驗成套裝置 |
套 |
1 |
500kVA/000kV/2.5A |
SFBP-500kVA/200kV |
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V |
SFSBF-15kVA |
|
二 |
電氣測量儀器 |
||||
|
1 |
高壓介質損耗測試儀 |
臺 |
2 |
1、介質測量精度為1% |
SFJS-6000D |
|
2 |
回路電阻測試儀 |
臺 |
2 |
DC：≥100A |
SFHL-100A |
|
3 |
互感器伏安特性測試儀 |
臺 |
1 |
1100V/5A |
SFFA-103 |
|
4 |
接地電阻測試儀 |
臺 |
1 |
異頻法 |
SFDW-5A |
|
5 |
電容電感測試儀 |
臺 |
1 |
SFRG-3000 |
|
|
6 |
接地導通測試儀 |
臺 |
1 |
DC:1A |
SFDT-10A |
|
7 |
變壓器直流電阻測試儀 |
臺 |
2 |
DC：≥20A |
SFBZC-3S(20A) |
|
8 |
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
SFBC-VI |
|
9 |
變壓器繞組變形測試儀 |
臺 |
1 |
頻響法 |
SFBX-III |
|
10 |
有載分接開關測試儀 |
臺 |
1 |
I1A |
SFKC-4000 |
|
11 |
斷路器特性測試儀 |
臺 |
2 |
SFGK-9B |
|
|
12 |
氧化鋅避雷器阻性電流測試儀 |
臺 |
1 |
SFBD-3000 |
|
|
13 |
三相繼電保護測試儀 |
臺 |
2 |
三相電壓電流各2組 |
SFJB-730 |
|
14 |
雷擊計數器校驗儀 |
只 |
1 |
SFFZ-V |
|
|
15 |
絕緣電阻測試儀 |
臺 |
2 |
DC：0～5000V 200G(Ω) |
SFDMH-5000V |
|
三 |
油、氣試驗儀器 |
||||
|
1 |
SF6檢漏儀 |
臺 |
1 |
靈敏度1ppmv |
SF6XP-1A |
|
2 |
SF6氣體微水測試儀 |
臺 |
1 |
SFLD-2000 |
|
|
四 |
常用儀器儀表 |
||||
|
1 |
兆歐表 |
只 |
1 |
DC：2500V |
SF2500V |
|
2 |
兆歐表 |
只 |
1 |
DC：500V |
SF500V |
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA～5A |
SFMG-2000E |

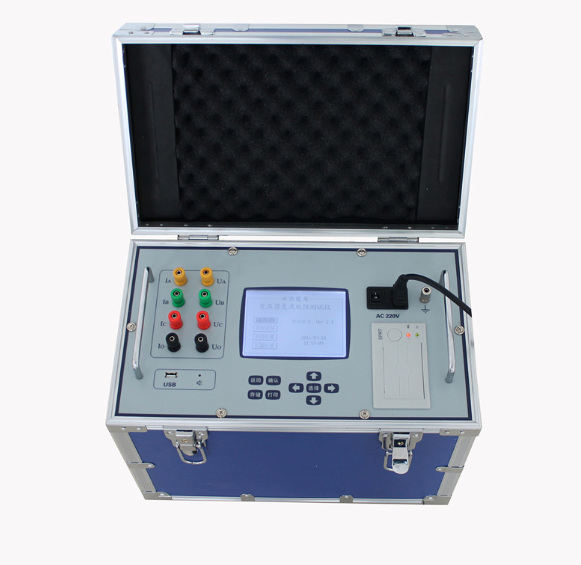

一、產品概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
二、功能特點
l 對星型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間；
l 顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率；
l 具有完善的反電勢保護功能；
l 具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；
l 儀器可以永久存儲測試數據500組，還可以使用優盤存儲數據；
l 儀器采用5.7寸超大液晶顯示，可隨時打印測試結果；
l 儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。
三、技術參數
輸出電流 三相測試：2*10A、2*5A、2*2A
單相測試：20A、10A、2A
測試范圍 2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A： 250μΩ～1Ω
10A： 500μΩ～2Ω
2A： 2.5mΩ～10Ω
分 辨 率 0.1μΩ
測量精度 ±(0.2%讀數+2字)
外形尺寸 420mm×250mm×340mm
儀器重量 15kg
四、使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
