遼寧?。ㄟ|）承試三級設備SF2671 (2500V)數字兆歐表廠家
發布日期：2020-05-25 點擊：1243次

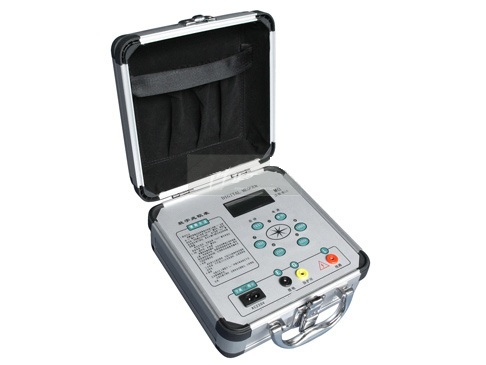

遼寧?。ㄟ|）承試三級設備SF2671 (2500V)數字兆歐表廠家
承試三級配置表-承試三級設備SF2671 (2500V)數字兆歐表廠家
|
序號 |
機具設備名稱 |
單位 |
數量 |
規格 |
規格型號 |
|
一 |
高壓發生設備 |
||||
|
1 |
直流高壓發生器 |
套 |
1 |
DC：200kV/3mA |
SFZGF-200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
SFZGF-120kV/2mA |
||
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC：10kVA/100kV |
SFYDJ-10kVA/100kV |
|
套 |
1 |
AC：5kVA/50kV |
SFYDJ-5kVA/50kV |
||
|
3 |
變頻串聯諧振試驗成套裝置 |
套 |
1 |
500kVA/000kV/2.5A |
SFBP-500kVA/200kV |
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V |
SFSBF-15kVA |
|
二 |
電氣測量?jī)x器 |
||||
|
1 |
高壓介質損耗測試儀 |
臺 |
2 |
1、介質測量精度為1% |
SFJS-6000D |
|
2 |
回路電阻測試儀 |
臺 |
2 |
DC：≥100A |
SFHL-100A |
|
3 |
互感器伏安特性測試儀 |
臺 |
1 |
1100V/5A |
SFFA-103 |
|
4 |
接地電阻測試儀 |
臺 |
1 |
異頻法 |
SFDW-5A |
|
5 |
電容電感測試儀 |
臺 |
1 |
SFRG-3000 |
|
|
6 |
接地導通測試儀 |
臺 |
1 |
DC:1A |
SFDT-10A |
|
7 |
變壓器直流電阻測試儀 |
臺 |
2 |
DC：≥20A |
SFBZC-3S(20A) |
|
8 |
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
SFBC-VI |
|
9 |
變壓器繞組變形測試儀 |
臺 |
1 |
頻響法 |
SFBX-III |
|
10 |
有載分接開關測試儀 |
臺 |
1 |
I1A |
SFKC-4000 |
|
11 |
斷路器特性測試儀 |
臺 |
2 |
SFGK-9B |
|
|
12 |
氧化鋅避雷器阻性電流測試儀 |
臺 |
1 |
SFBD-3000 |
|
|
13 |
三相繼電保護測試儀 |
臺 |
2 |
三相電壓電流各2組 |
SFJB-730 |
|
14 |
雷擊計數器校驗儀 |
只 |
1 |
SFFZ-V |
|
|
15 |
絕緣電阻測試儀 |
臺 |
2 |
DC：0～5000V 200G(Ω) |
SFDMH-5000V |
|
三 |
油、氣試驗儀器 |
||||
|
1 |
SF6檢漏儀 |
臺 |
1 |
靈敏度1ppmv |
SF6XP-1A |
|
2 |
SF6氣體微水測試儀 |
臺 |
1 |
SFLD-2000 |
|
|
四 |
常用儀器儀表 |
||||
|
1 |
兆歐表 |
只 |
1 |
DC：2500V |
SF2500V |
|
2 |
兆歐表 |
只 |
1 |
DC：500V |
SF500V |
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA～5A |
SFMG-2000E |
1、測量步驟
開啟電源開關“ON/OFF”，選擇所需電壓等級,開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟?！辨I，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵，關閉整機電源時按一下電源“ON/OFF”。
注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正?，F(xiàn)象。
2、接線端子符號含義
測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。
