直流高壓發生器|承試四級設備功能
發布日期：2020-05-26 點擊：977次

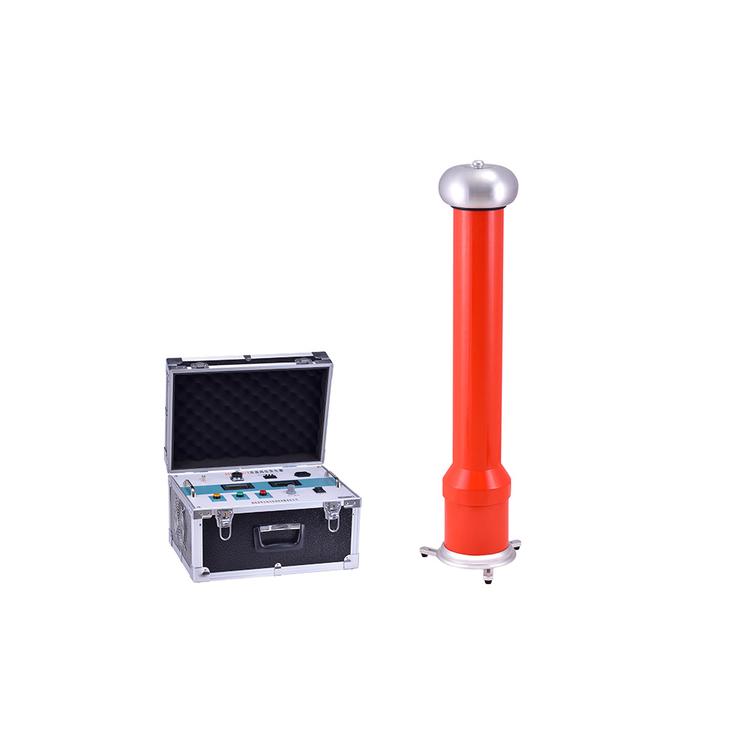

高頻直流高壓發生器是依據ZBF24003-90《直流高壓發生器通用技能條件》行業標準的要求制作的產品。高頻直流高壓發生器產品體積細巧、重量輕、外形愈加漂亮大方、功用愈加完善，特別適用于戶外運用，是比較理想的直流高壓試驗設備。
1、高頻直流高壓發生器產品體積小、重量輕、更漂亮、更可靠、操作簡潔、功用齊全，便于戶外運用。
2、高頻直流高壓發生器產品選用專業技能、工藝制作，運用PWM高頻脈寬調制技能、脈沖串邏輯陣列調制，選用大功率IGBT器材，利用高頻技能進步頻率，頻率高達100kHz，從而使輸出高壓安穩度更高，波汶系數更小。
高頻直流高壓發生器便利的過電壓整定設置功用，選用了數字撥盤開關，能將整定電壓值直觀顯現，使你操用更隨意，顯現數值單位為kV。

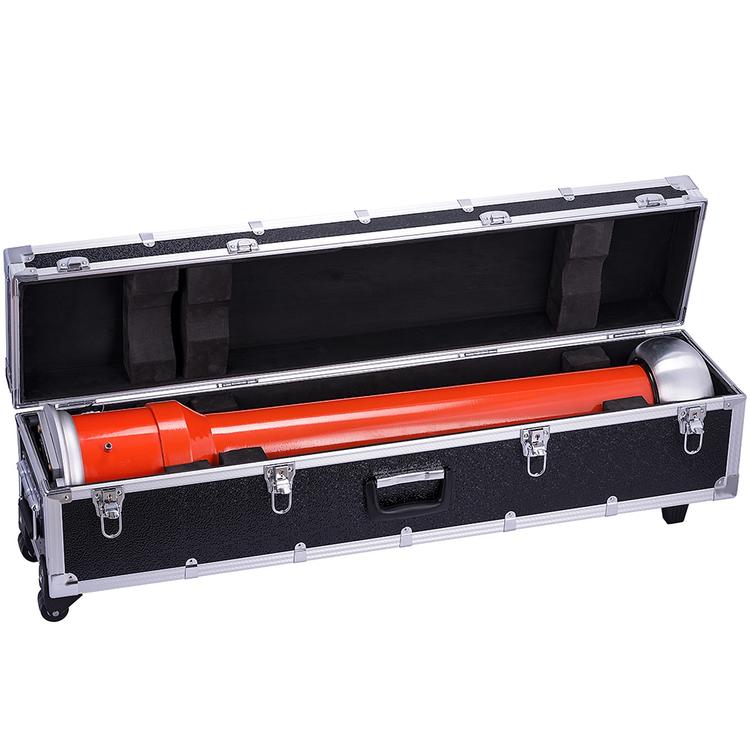

高頻直流高壓發生器倍壓筒可分節結構，現場運用，靈敏便利，一機多用，經濟實惠。底部設有三只內藏式支撐腳，增加了倍壓筒的安穩性。
產品的電壓調理安穩度高，全量程滑潤調壓，輸出電壓調理選用單個多圈電位器，升壓進程平穩，調理精度高，并設計有粗調和細調功用。電壓調理度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
承試四級設備清單
|
序號 |
機具設備名稱 |
單位 |
數量 |
規格 |
規格型號 |
|
一 |
高壓發生設備 |
||||
|
1 |
直流高壓發生器 |
套 |
1 |
DC：120kV/2mA |
SFZGF-120KV、2mA |
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC：30kVA/50kV |
SFYDJ-30kVA/50kV |
|
套 |
1 |
AC：6kVA-10kVA/50kV |
SFYD-J-10kVA/50kV |
||
|
3 |
變頻串聯諧振試驗成套裝置 |
套 |
1 |
75kVA/75kV/1A |
SFBP-75KVA-75KV |
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V |
SFSBF-5KVA |
|
二 |
電氣測量儀器 |
||||
|
1 |
高壓介質損耗測試儀 |
臺 |
1 |
1、介質測量精度為1% |
SFJS-6000C |
|
2 |
三相繼電保護測試儀 |
臺 |
1 |
三相電壓電流各2組 |
SFJB-730 |
|
3 |
回路電阻測試儀 |
臺 |
1 |
DC：≥100A |
SFHL-100A |
|
4 |
互感器伏安特性測試儀 |
臺 |
1 |
500V/5A |
SFFA-103 |
|
5 |
接地電阻測試儀 |
臺 |
1 |
SF2571 |
|
|
6 |
變壓器直流電阻測試儀 |
臺 |
1 |
DC：≥10A |
SFBZC-10A |
|
7 |
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
SFBC-VI |
|
8 |
斷路器特性測試儀 |
臺 |
1 |
SFGK-9B |
|
|
9 |
絕緣電阻測試儀 |
臺 |
1 |
DC：0～5000V 200G(Ω) |
SFDMH |
|
三 |
常用儀器儀表 |
||||
|
1 |
兆歐表 |
只 |
1 |
DC：2500V |
SF2671 |
|
2 |
兆歐表 |
只 |
1 |
DC：500V |
SF2670 |
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA～5A |
SFMG2000 |
