高頻諧振功率放大器用于放大器高頻信號并獲得足夠大的輸出功率,常又稱為射頻功率放大器(Radio Frequency Power Amplifier)。它廣泛用于發射機、高頻加熱裝置和微波功率源等電子設備中。
高頻諧振功率放大器是一種用諧振系統作為匹配網絡的功率放大器，一般丙類工作，主要應用在無線電發射機中，用來對載波信號或高頻已調波信號進行功率放大。
高頻諧振功率放大器可分為窄帶型和寬帶型兩大類。
1. 窄帶型高頻功率放大器
通常采用諧振網絡作負載，又稱為諧振功率放大器。
為了提高效率，諧振功率放大器一般工作于丙類狀態或乙類狀態，近年來出現了工作在開關狀態的丁類狀態的諧振功率放大器。
2. 寬帶型高頻功率放大器
采用傳輸線變壓器作負載。
傳輸線變壓器的工作頻帶很寬，可以實現功率合成。
高頻諧振功率放大器原理

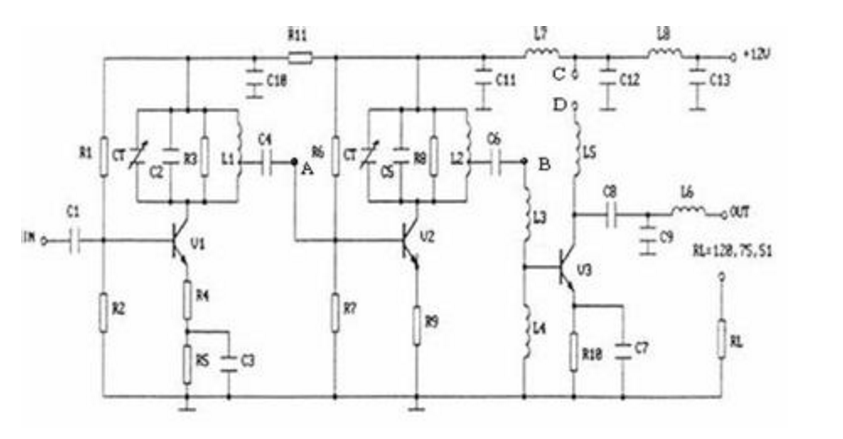

高頻諧振功率放大器原理電路如圖所示。圖中，L2、L3是扼流圈，分別提供晶體管基極回路、集電極回路的直流通路。R10、C9產生射極自偏壓，并經由扼流圈L2加到基極上，使基射極間形成負偏壓，從而放大器工作于丙類。C10是隔直流電容，L4、C11組成了放大器諧振回路負載，它們與其他參數一起，對信號中心頻率諧振。L1、C8與其他參數一起，對信號中心頻率構成串聯諧振，使輸入信號能順利加入，并濾除高次諧波。C8還起隔直流作用。R12是放大器集電極負載。
高頻諧振功率放大器的特點
1.采用諧振網絡作負載。
2.一般工作在丙類或乙類狀態。
3.工作頻率和相對通頻帶相差很大。
4.技術指標要求輸出功率大、效率高。
