承試四級變頻串聯諧振試驗成套裝置多少錢
發布日期：2020-05-26 點擊：1292次
承試四級配置表
|
序號 |
機具設備名稱 |
單位 |
數量 |
規格 |
規格型號 |
|
一 |
高壓發生設備 |
||||
|
1 |
直流高壓發生器 |
套 |
1 |
DC：120kV/2mA |
SFZGF-120KV、2mA |
|
2 |
工頻耐壓試驗裝置 |
套 |
1 |
AC：30kVA/50kV |
SFYDJ-30kVA/50kV |
|
套 |
1 |
AC：6kVA-10kVA/50kV |
SFYD-J-10kVA/50kV |
||
|
3 |

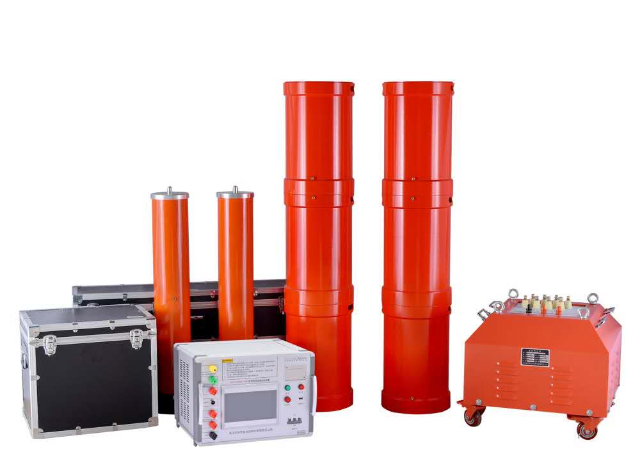

變頻串聯諧振試驗成套裝置 |
套 |
1 |
75kVA/75kV/1A |
SFBP-75KVA-75KV |
|
4 |
感應耐壓試驗裝置 |
套 |
1 |
5kVA/360V |
SFSBF-5KVA |
|
二 |
電氣測量?jī)x器 |
||||
|
1 |
高壓介質損耗測試儀 |
臺 |
1 |
1、介質測量精度為1% |
SFJS-6000C |
|
2 |
三相繼電保護測試儀 |
臺 |
1 |
三相電壓電流各2組 |
SFJB-730 |
|
3 |
回路電阻測試儀 |
臺 |
1 |
DC：≥100A |
SFHL-100A |
|
4 |
互感器伏安特性測試儀 |
臺 |
1 |
500V/5A |
SFFA-103 |
|
5 |
接地電阻測試儀 |
臺 |
1 |
SF2571 |
|
|
6 |
變壓器直流電阻測試儀 |
臺 |
1 |
DC：≥10A |
SFBZC-10A |
|
7 |
變壓器變比測試儀 |
臺 |
1 |
數字式0.5級 |
SFBC-VI |
|
8 |
斷路器特性測試儀 |
臺 |
1 |
SFGK-9B |
|
|
9 |
絕緣電阻測試儀 |
臺 |
1 |
DC：0～5000V 200G(Ω) |
SFDMH |
|
三 |
常用儀器儀表 |
||||
|
1 |
兆歐表 |
只 |
1 |
DC：2500V |
SF2671 |
|
2 |
兆歐表 |
只 |
1 |
DC：500V |
SF2670 |
|
3 |
數字式雙鉗相位伏安表 |
只 |
1 |
測量電流1mA～5A |
SFMG2000 |
1、10kV/300mm2電纜6km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間15min。
2、35kV/300mm2電纜3km的交流耐壓試驗，電容量≤0.5835uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
3、35kV電壓等級GIS，斷路器、互感器、母排的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。
4、110kV/300mm2電纜0.6km的交流耐壓試驗，電容量≤0.147uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
5、110kV/50MVA主變?nèi)^緣的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。
6、110kV電壓等級GIS，斷路器、互感器、母排的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過185kV，試驗時間1min。
1. 額定容量：510kVA
2. 額定電壓：34kV；68kV；204kV
3. 額定電流：15A；7.5A；2.5A
4. 測量精度：系統有效值1.5級
5. 工作頻率：30-300Hz
6. 裝置輸出波形：正弦波
7. 品質因素：裝置自身Q≥30(f=45Hz)
8. 波形畸變率：輸出電壓波形畸變率≤1%
9. 輸入電源：兩相280V或三相380V電壓，頻率為50Hz
10. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘
11. 溫 升：額定負載下連續運行60min后溫升≤65K
12. 保護功能：對被試品具有過流、過壓及試品閃絡保護
13. 環境溫度：－20℃-55℃
14. 相對濕度：≤90%RH
15. 海拔高度: ≤3000米
|
序號 |
設備名稱 |
規格型號 |
單位 |
數量 |
|
1 |
變頻電源 |
SFXZ-22kW |
臺 |
1 |
|
2 |
激勵變壓器 |
SFJL-22kVA/1.5/3/6kV/0.4kV |
臺 |
1 |
|
SFJL-15kVA/12kV/0.4kV |
臺 |
1 |
||
|
3 |
高壓電抗器 |
SFDK-85kVA/34kV |
臺 |
6 |
|
4 |
電容分壓器 |
SFFY-750pF/200kV |
套 |
1 |
