三級承試設備SFHL-100A回路電阻測試儀說明書
發布日期：2020-05-27 點擊：1106次
一、概述
目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。

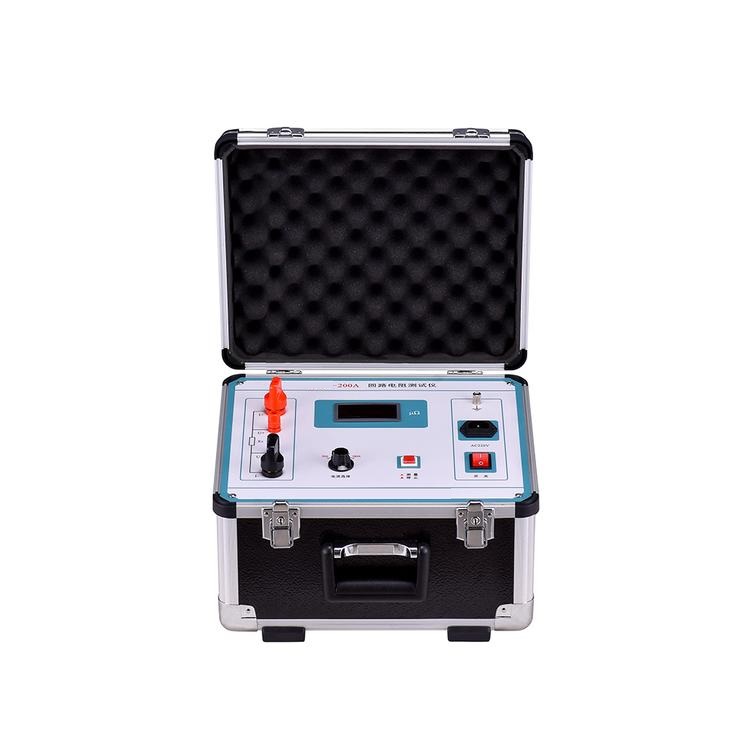

SFHL-100A回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍陔娏?/span>100A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
二、用途
SFHL-100A回路電阻測試儀適用于高壓開關接觸電阻（ 回路電阻 ）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。
三、性能特點
1、 大電流：采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
攜帶方便：體積小、重量輕。
四、技術指標
測量范圍：1～1999μΩ
分 辨 力：1μΩ
測試電流：DC100A
測量精度：0.5%±1d
顯示方式：電流 ：三位半LCD
電阻 ：三位半LCD
工作電源：AC220V±10% 50Hz
工作環境：溫度-10℃～40℃ 濕度：≤80 %RH
體 積：300×270×200 mm3
重 量：5kg（不含附件）

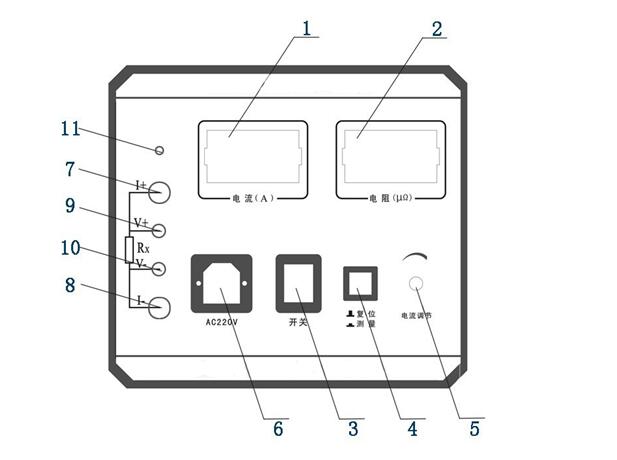

五、面板結構
