串聯諧振與并聯諧振的本質區別
發布日期：2020-05-29 點擊：1373次
湖北四方國瑞電力控股有限公司分析串聯諧振與并聯諧振的本質區別
1. 從負載諧振方式劃分，可以為并聯逆變器和串聯逆變器兩大類型，下面列出串聯逆變器和并聯逆變器的主要技術特點及其比較：
串聯逆變器和并聯逆變器的差別，源于它們所用的振蕩電路不同，前者是用L、R和C串聯，后者是L、R和C并聯。
（1）串聯逆變器的負載電路對電源呈現低阻抗，要求由電壓源供電。因此，經整流和濾波的直流電源末端，必須并接大的濾波電容器。當逆變失敗時，浪涌電流大，保護困難。
并聯逆變器的負載電路對電源呈現高阻抗，要求由電流源供電，需在直流電源末端串接大電抗器。但在逆變失敗時，由于電流受大電抗限制，沖擊不大，較易保護。串聯諧振與并聯諧振
（2）串聯逆變器的輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正弦波，換流是在晶閘管上電流過零以后進行，因而電流總是超前電壓一φ角。
并聯逆變器的輸入電流恒定，輸出電壓近似正弦波，輸出電流為矩形波，換流是在諧振電容器上電壓過零以前進行，負載電流也總是越前于電壓一φ角。這就是說，兩者都是工作在容性負載狀態。
（3）串聯逆變器是恒壓源供電，為避免逆變器的上、下橋臂晶閘管同時導通，造成電源短路，換流時，必須保證先關斷，后開通。即應有一段時間(t )使所有晶閘管（其它電力電子器件）都處于關斷狀態。此時的雜散電感，即從直流端到器件的引線電感上產生的感生電勢，可能使器件損壞，因而需要選擇合適的器件的浪涌電壓吸收電路。此外，在晶閘管關斷期間，為確保負載電流連續，使晶閘管免受換流電容器上高電壓的影響，必須在晶閘管兩端反并聯快速二極管。
并聯逆變器是恒流源供電，為避免濾波電抗Ld上產生大的感生電勢，電流必須連續。也就是說，必須保證逆變器上、下橋臂晶閘管在換流時，是先開通后關斷，也即在換流期間(tγ)內所有晶閘管都處于導通狀態。這時，雖然逆變橋臂直通，由于Ld足夠大，也不會造成直流電源短路，但換流時間長，會使系統效率降低，因而需縮短tγ，即減小Lk值。串聯諧振與并聯諧振
（4）串聯逆變器的工作頻率必須低于負載電路的固有振蕩頻率，即應確保有合適的t 時間，否則會因逆變器上、下橋臂直通而導致?lián)Q流的失敗。
并聯逆變器的工作頻率必須略高于負載電路的固有振蕩頻率，以確保有合適的反壓時間t ，否則會導致晶閘管間換流失??；但若高得太多，則在換流時晶閘管承受的反向電壓會太高，這是不允許的。
（5）串聯逆變器的功率調節方式有二：改變直流電源電壓Ud或改變晶閘管的觸發頻率，即改變負載功率因數cosφ。
并聯逆變器的功率調節方式，一般只能是改變直流電源電壓Ud。改變cosφ雖然也能使逆變輸出電壓升高和功率增大，但所允許調節范圍小。
（6）串聯逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。在換流時，關斷的晶閘管受反壓的時間(t +tγ)較長。串聯諧振與并聯諧振
綜上所述，并聯逆變器和串聯逆變器（通稱并聯或串聯變頻電源）各有其自己的技術特點和應用領域。從工業加熱應用的角度，并聯逆變器廣泛應用于熔煉、保溫、透熱、感應加熱熱處理等各種領域，其功率可以從幾千瓦到上萬千瓦。串聯逆變器廣泛應用于熔煉——保溫的一拖二爐組以及高Q值高頻率的感應加熱場合，其功率可以從幾千瓦到幾千千瓦。目前我國工業上采用的變頻電源90%以上屬并聯變頻電源。
湖北四方國瑞電力控股有限公司主打產品：

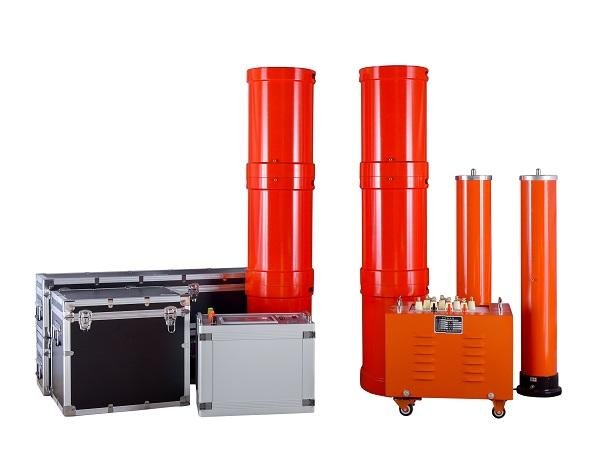

變頻串聯諧振耐壓試驗裝置、水內冷發電機專用泄漏電流測試儀、超高壓探頭、精密標準分壓器、交直流分壓器、試驗變壓器、微機繼電保護測試儀、直流高壓發生器、大電流發生器、高壓開關動特性測試儀、互感器特性綜合測試儀、變壓器綜合測試臺、氧化鋅避雷器測試儀、真空度測試儀、直流電阻測試儀、介質損耗測試儀、變比組別測試儀、超低頻高壓發生器、回路電阻測試儀、工頻耐壓試驗裝置、絕緣電阻測試儀等等
