變頻串聯諧振試驗裝置應加大力度發展技術
發布日期：2020-05-29 點擊：5356次
湖北四方國瑞電力控股有限公司為你解答：變頻串聯諧振試驗裝置應加大力度發展技術
變頻串聯諧振試驗裝置采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
變頻串聯諧振試驗裝置自動調諧功能強大，系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。支持多種試驗模式，變頻串聯諧振試驗裝置系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
變頻串聯諧振試驗裝置人機交互界面友好，試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。變頻串聯諧振試驗裝置保護功能完善，具備零位保護，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。變頻串聯諧振試驗裝置由調頻電源主機、電抗器、分壓器、激勵變壓器、連接導線和補償電容器組成，接入被試品后組成一個諧振系統進行交流耐壓實驗。變頻串聯諧振試驗裝置是一臺幅值和頻率可調的正弦波交流調頻電源，給諧振回路提供激勵源，同時提供電壓顯示、電流顯示、計時、保護、報警等功能。

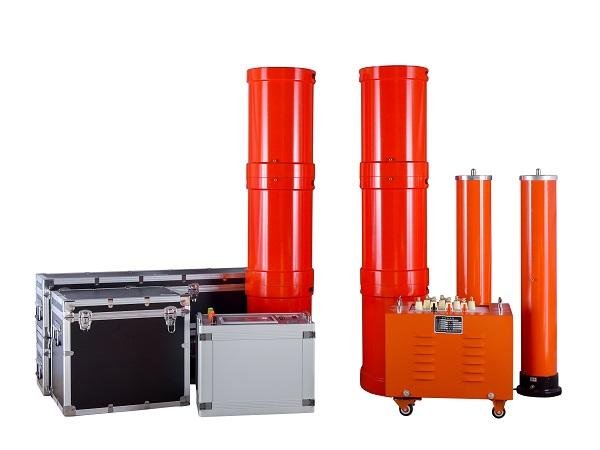

變頻串聯諧振試驗裝置是一個大電感線圈，與被試品（相當于電容）構成串聯諧振回路，可配置電抗器多節電抗器，使用時通過不同的串聯、并聯組合、實現不同的電感量以適用不同的試驗條件。變頻串聯諧振試驗裝置內部通過電容器分壓，從試品上高電壓分得低電壓供主機測量、控制使用。隔離主機電源與諧振回路電源，并升高主機的輸出電壓，當變頻串聯諧振試驗裝置電容量很小時，如果要實現系統諧振可能要求的電源頻率超出試驗標準的規定，可在試品上并聯一個補償電容，以實現試驗要求，稱此電容器為補償電容器。
