110kV電纜耐壓試驗-變頻串聯諧振
發布日期：2020-05-30 點擊：3530次
推薦用串聯諧振系列中的一款：電纜耐壓測試儀。
1、可能大家對串聯諧振還不是很了解，下面先介紹變頻串聯諧振：

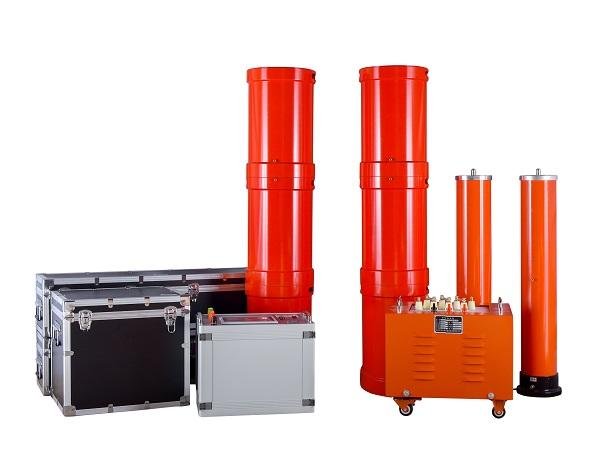

變頻串聯諧振
● 滿足發電機交流耐壓試驗要求
● 供電容量幾十分之一、體積小、便于運輸
● 具有過壓、過濾、零位啟動、系統失諧(閃絡)等保護功能
2、再給大家介紹一下電纜耐壓測試儀，非常適合110kV電纜耐壓試驗
電纜耐壓測試儀
● 電纜耐壓測試儀單個部件重量不超過30kg，適合現場搬運。
● 電纜耐壓測試儀電源采用220V單相電源或380V單電源，方便現場取電。
● 電纜耐壓測試儀電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。
● 110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，專用小型電動吊車。
目前在國際和國內已有越來越多的XLPE交聯聚乙烯絕緣的電力電纜替代原有的充油油紙絕緣的電力電纜。但在交聯電纜投運前的試驗手段上由于被試容量大和試驗設備的原因，仍沿襲使用直流耐壓的試驗方法。
近年來國際、國內的很多研究機構的研究成果表明直流試驗對XLPE交聯聚乙烯電纜有不同程度的損害。有的研究觀點認為XLPE結構具有存儲積累單極性殘余電荷的能力，當在直流試驗后，如不能有效的釋放掉直流殘余電荷，投運后在直流殘余電荷加上交流電壓峰值將可能致使電纜發生擊穿。
國內一些研究機構認為，交聯聚乙烯電纜的直流耐壓試驗中，由于空間電荷效應，絕緣中的實際電場強度可比電纜絕緣的工作電場強度高達11倍。交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝上的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓實驗也定期進行。這些設備的試驗要求的試驗設備容量大，通常情況下采用諧振的辦法進行試驗，但必須是在工頻條件下或等效工頻條件下進行。等效工頻條件一般采用45-65Hz 的頻率范圍，但很多試驗單位要求50Hz試驗電源對這類設備進行交流耐壓試驗。
