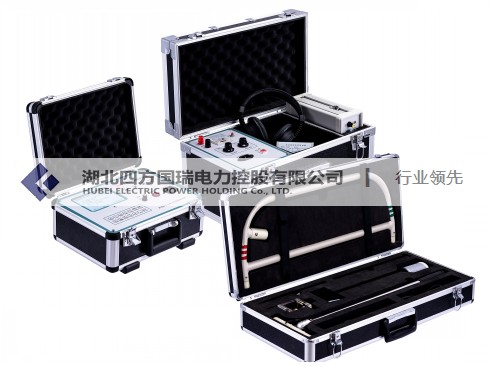

湖北四方國瑞電力控股有限公司專業生產電力電纜故障測試儀，下面為大家介紹電纜故障測試的絕對方法。
絕對方法：
感應法基于將磁場捕獲在電纜上方的原理，穿過損壞的芯線的聲音頻率電流從發電機傳遞。在這種情況下，電纜周圍會形成磁場，磁場強度與電纜中的電流值成正比。沿著電纜線與接收框架，放大器和耳機的路線，它們會拾取電纜產生的電磁波，直到到達損壞點。在損壞部位的后面，電話中的音量急劇下降（或消失），并且其周期性放大消失。由于電纜芯被扭絞，并且在扭絞步驟1-1.5 m期間改變了它們?cè)诳臻g中的位置，因此聲音發生了明顯的周期性放大，直至損壞的地方。通過鐵芯的電流應足夠大（15-20 A），使用感應方法，確定具有穩定性質的兩相和三相故障，并且在損傷部位（從鐵心到鐵心）的過渡電阻值不超過20-25歐姆。
此方法可以確定要維修的斷開電纜的位置，并將其放置在一組其他電纜中。
聲學方法基于聆聽損壞部位上方損壞通道中火花放電引起的聲音振動。
在確定浮動擊穿（在聯軸器中）時，損壞的鐵心會充電至擊穿電壓。在出現穩定故障時，周期性的直流脈沖會從驅動器通過避雷器饋入電纜的受損芯線，同時在火花隙擊穿的同時，在損壞部位會產生火花放電。使用聽診器或帶有壓電換能器的特殊設備從地面聽到伴隨著火花放電的聲音，該設備用于將機械振動轉換為電振動。
聲學方法是確定游泳跳動損傷位置的基礎。
使用此方法，您還可以確定：
具有穩定特性的單相和多相電路；
一根或多根導體的破損并接地。
該方法的有效性取決于在損壞部位伴隨火花放電的聲音振動的水平（大?。?。使用此方法時，建議在較低的充電電壓下使用較大的存儲容量。
確定穩定故障時的充電電壓應在電纜線工作電壓的兩到三倍之內。
該方法不適用于芯線與護套的金屬連接以及損壞部位沒有火花放電的情況。
確定浮動擊穿電壓時，放電電壓應低于測試電壓。應當記住，聲學方法很難在街道或工業噪聲水平很高的情況下應用（有時是不可能的）。
架空框架法（感應法的一種變型）基于將磁場捕獲在電纜上方的原理，來自發電機的聲頻電流（800-1200 Hz）通過該磁場流經損壞的芯線和護套。框架疊加在電纜上，電纜的側面相對于電纜對稱。當框架圍繞電纜旋轉時，電話中的聲音（通過放大器或直接連接到框架的聲音）達到最大和最小2倍。在損壞部位后面的框架中感應出的電動勢會在電話中產生單調的聲音，而不會產生上述放大和聲音衰減。
該方法主要用于確定裸露電纜線上的損壞位置。在鋪設在地面上的線上，必須打坑。這種方法可以確定帶有單獨金屬護套的電纜的損壞位置。該方法適用于將一根芯線擊穿到護套上或損壞具有高過渡電阻值的兩根和三根導體的絕緣層的情況。
