承試設備回路電阻測試儀的性能特點
發布日期：2020-06-02 點擊：3370次

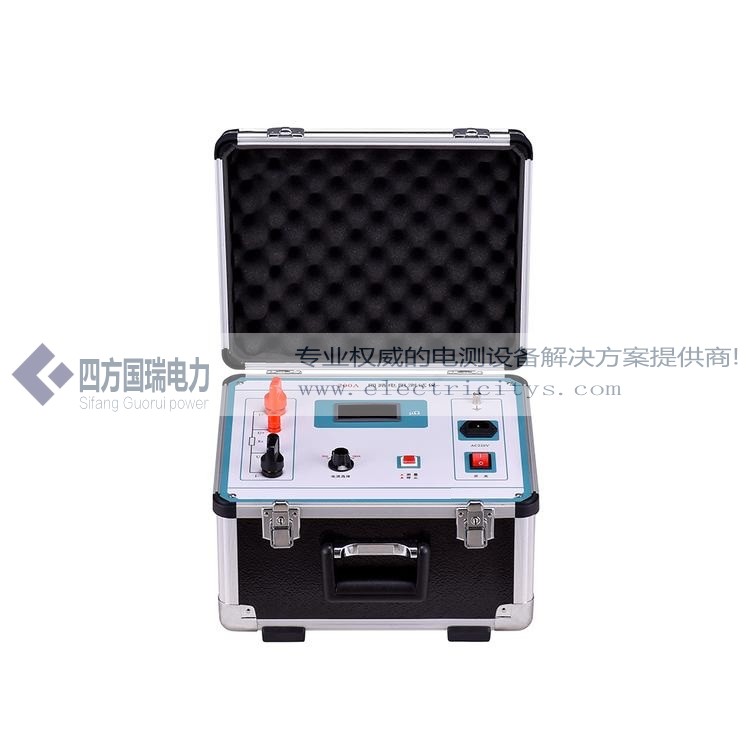

回路電阻測試儀，又稱變壓器回路電阻測試儀，英文名稱：Loop Resistance Tester。回路電阻測試儀的詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。
目前，電力系統中普遍采用常規的雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路的接觸電阻時，由于受到油膜和動靜觸點間氧化層的影響，測量的電阻值偏大若干倍，掩蓋了真實的接觸電阻值。根據《DL / T 845.4一2004中華人民共和國電力行業標準電阻測量裝置通用技術條件。
《回路電阻測試儀》對斷路器、隔離開關接觸電阻的測量電流作出不小于100A的規定，以確保測量的準確度?；芈冯娮铚y(cè)試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍陔娏?00A的情況下直接測得回路電阻，并用數字顯示出來。
儀器特點：
1.液晶顯示器、高速熱敏打印機；
2. 本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點；
3.人機對話全鍵盤操作方式，智能化工作全過程；
4. 使用了精密儀用運算放大器和高精度四重積分A/D轉換器，結合高性能16位單片機，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度；
5. 本產品還設計了實時日歷時鐘，為打印、保存數據提供時間依據；
6. 數據存儲與歷史數據瀏覽功能，可存儲大量數據，并具有掉電保護功能；
