SFMD-9000智能型SF6密度繼電器校驗儀
發布日期：2020-06-03 點擊：3324次
SFMD-9000智能型SF6密度繼電器校驗儀
目錄
一、儀器概述
二、主要功能及特點
三、主要技術參數
四、操作方法
4.1準備工作
4.2 SF6密度繼電器校驗
4.3 SF6密度表校驗
4.4壓力表校驗
4.5歷史數據
4.6時間設置
4.7電接點檢測
4.8省電設置
五、注意事項
六、標準配置
七、售后服務
前言
SF6密度繼電器校驗的必要性
SF6開關是電力系統中已經被廣泛的應用的電器。而其的可靠運行也成為電力系統穩定供電的重要保障之一。SF6密度繼電器是在安裝在SF6開關上用來監測SF6氣體密度變化的唯一手段。因此SF6密度繼電器的好壞直接關系著開關是否能夠正常運行。因此DL/T596-1996《電力設備預防性試驗規程》規定要定期對SF6密度繼電器進行校驗。
原文：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。
——《電力設備預防性試驗規程》

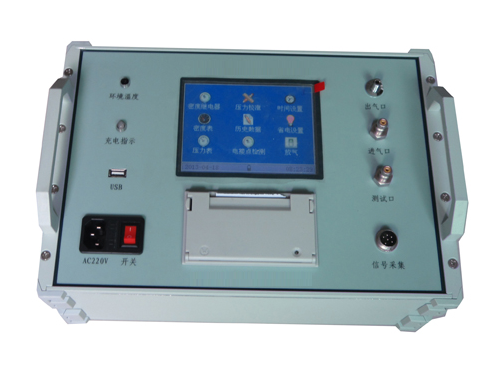

一、儀器概述
SFMD-9000 SF6氣體密度繼電器校驗裝置，是一種智能化全自動SF6密度繼電器校驗儀器。該儀器采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，也為SF6電氣產品的生產、安全運行、預試和維護提供方便。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一，習慣上常把20℃時SF6氣體壓力作為標度值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能SFMD-9000 SF6氣體密度繼電器校驗裝置對這個過程是自動完成的，既準確，又靈活方便。本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能，這樣不僅可以一機多用，還免除了儀器送檢和返廠校驗的難題。
二、主要功能及特點
1. 本校驗儀采用高速單片機為核心的測控系統，自動化程度高、重復性好、可靠性高。
2. 儀器可以測試相對和絕對壓力兩種繼電器。
3. 儀器采用進口彩色大屏幕液晶，人性化界面操作方便簡單（5.7寸真彩屏）。
4. 儀器在自動采集溫度下對SF6密度繼電器進行校驗。
5. 儀器有數據存儲功能（可存儲40組數據）并具有掉電數據保護功能，方便以后對測量數據的查詢。
6. 儀器可通過USB接口將測試數據上傳PC機，自動生成專用測試數據表格。
7. 儀器可對常溫壓力表和密度表進行校驗，并報表式打印測試結果。
8. 儀器管路全部采用快速接頭，連接方便。
9. 儀器內部具有時鐘功能，也可在線對時鐘進行修正。
10. 儀器具有校驗功能，以確保儀器的校驗精度。
11. 儀器采用高精度壓力傳感器和世界先進的壓力控制元件。
12. 儀器配有多種開關過渡轉接頭，操作使用方便。
13. 儀器具有繼電器觸點不帶電測試功能，觸點不帶電時由內部提供DC24V電源，可保證觸點在有油膜的情況下信號可靠采集。
三、主要技術參數
1、測量方式：自動測量
2、工作電源：AC220V±10% 50Hz/內置電池
3、測量精度：0.2級
4、顯示方式：5.7寸真彩液晶顯示
5、測量范圍：0～0.9Mpa
6、壓力顯示分辨率：0.0001 Mpa
7、測量壓力類型：絕對壓力和相對壓力
8、測量觸點電壓：DC24V
9、溫度采集方式：自動
10、儀器使用溫度：-30～60℃（最佳使用溫度 5～50℃）
11、存儲容量：40組
12、通訊接口：USB
13、輸入方式：觸摸
14、打印方式：針式打印
15、溫度范圍：-50℃～125℃ 分辨率0.1℃
16、儀器重量： 6.0Kg
17、主機外形尺寸： 長440mm×寬300mm×高280mm
附件箱外形尺寸：長380mm×寬250mm×高150mm
四、操作方法
4.1準備工作
1、連接方法：
打開儀器箱蓋，取出附件包里的測試管路和線路，依次充氣管路，測試管路、排氣管路、信號采集線等。（氣路部分必須連接好后方可開機）
注：被測繼電器在檢測前應拔下原電纜插頭 ,或拆開原接線頭!!
2、信號采集線的連接方法：
鱷魚夾采集線的連接方法：
注：本儀器最多可以同時測量5組觸點的繼電器，可以根據被測繼電器的觸點數量及名稱對應接入，并在測試菜單中設置相應觸點的壓力值。
3、將被校的SF6密度繼電器、壓力表或密度表和儀器的測試接口連接，檢查確認各部連接正確，再打開儀器電源進入測量界面。（如內部電池沒有電，需外接交流220V為儀器供電）。
4.2 SF6密度繼電器校驗
（1） 點擊主界面上“密度繼電器”，進入顯示“密度繼電器精度等級”的界面，根據被校密度繼電器的精度等級輸入精度等級，然后按【確定】鍵進入下一頁面，按【返回】鍵返回到主界面；向上、向下的方向鍵為數字輸入鍵，向左、向右的方向鍵為數字位數移動鍵。
(2)進入密度繼電器校驗功能，儀器顯示壓力類型、環境溫度、采集次數、繼電器編號、密度繼電器參數等，點擊各項,選擇或輸入其對應參數值,按【確定】鍵開始測量，按【返回】鍵返回到上一界面；只有設置了相關參數，儀器才能開始測量。
注:各參數的設定值在密度繼電器表的銘牌標簽上,或表盤上!!
(3) 設置完相應的參數后，按【確定】鍵開始測量，儀器正在測量中：
(4） 測量完畢后屏幕上彈出測試結論的界面，合格或者不合格，點擊屏幕上任意位置后，測量結論的界面就會立即消失，再進入下一步操作：
按【上頁】鍵或【下頁】鍵可以查看各個參數的檢測數據。
按【保存】鍵將把測量結果保存在儀器中，保存的數據是按測量時間進行排列，可以在菜單界面的歷史數據中進行查詢。按【返回】鍵將返回參數設置界面；按【打印】鍵將把剛剛測得的數據打印出來。打印界面如下：
選擇”是”，將打印當前數據，即測試報告；選擇“否”，將回到測試
結果界面。
（5）打印測試報告：
SF6密度繼電器測試報告
測試時間：2015年08月03日 12:42:35
當前溫度： 11.1℃
儀表編號： 00000001
測試表的精度： 2.5級
測試結論： 合格
壓力類型： 相對
單 位： Mpa
額定設定值 0．600
閉鎖1
設 定 值1 P
上切 P20
上切 P
下切 P20
下切
0．000 0.0000 0.0000 0.0000 0.0000
0.0000 0.0000 0.0000 0.0000
0.0000 0.0000 0.0000 0.0000
平 均 值 0.0000 0.0000 0.0000 0.0000
誤 差 值 * * * 0.0000
報警1
設 定 值1 P
上切 P20
上切 P
下切 P20
下切
0．000 0.0000 0.0000 0.0000 0.0000
0.0000 0.0000 0.0000 0.0000
0.0000 0.0000 0.0000 0.0000
平 均 值 0.0000 0.0000 0.0000 0.0000
誤 差 值 * * * 0.0000
結論：
4.3 SF6密度表校驗
在主界面中選擇進入密度表校驗功能
1、先將被校密度表正確的連接到測試回路。點擊“P20設定值” 下面的壓力數值輸入要產生的20℃壓力值，按【確定】鍵進行測試。
2、充氣過程結束后，“P測試值”下顯示當前溫度下產生的壓力值，“P20測試值”下顯示20℃下的換算壓力值。點擊“P20設定值”下數值可對產生的壓力值繼續進行調節，按【確定】鍵后產生新的壓力值。按【返回】將排氣并退出測試。
4.4 壓力表校驗
在主界面中選擇進入壓力表校驗功能：
1、先將被校壓力表正確的連接到測試回路。 點選“P設定值”下數值，輸入測試點壓力值,按【確定】鍵進行測試。
2、充氣過程結束后，按 【減小】鍵或【增大】鍵進行調節，完畢后按“P設定值”下數值設置進行下一值測試，按【確定】鍵進行測試或者按【返回】鍵退出測試。
4.5 歷史數據
歷史數據是密度繼電器校驗時保存到儀器中的數據。進入歷史數據查詢功能后。信息是按時間順序排列的，雙擊想查看的數據的編號即可選中該數據，再次點擊該數據的編號即可查看完整的測試報告，按【刪除】鍵則刪除所選擇測試記錄的數據。
按【上頁】鍵和【下頁】鍵進行翻頁。
按【清空】鍵將存儲的數據全部刪除。
4.6時間設置
在時間設置界面中，點擊需要修改的數值，選中后按【加大】鍵或【減小】鍵設置時間值，按【確定】鍵保存并退出，按【返回】鍵退出但不保存修改的數值。
4.7電接點檢測
在主界面中選擇進入電接點檢測功能。
1、先將被檢測的表正確連接到檢測回路。
2、點擊P起始值輸入開始充氣的壓力。
3、點擊P終點值輸入開始放氣的壓力。
4、按【確定】鍵，儀器會立即充氣至P起始值壓力然后緩慢充氣。當測試表指針遇電接點時，儀器會停止充氣并且蜂鳴器發出“嘀”聲，P測試值顯示實時壓力，P20測試值顯示20℃時壓力（針對密度表）。
5、 按【確定】鍵，儀器繼續充氣到P終點值壓力后放氣，遇到電接點后停止放氣。繼續按【確定】鍵，儀器繼續放氣，到達P起始值后直接放氣到0Mpa,檢測結束。
4.8節電設置
點擊需要修改數值選中后，按【加大】鍵或【減小】鍵設置參數值，屏幕背光亮度最小值0等級，最高值7等級。屏幕背光延時值最小值0分鐘（即屏幕常亮，無休眠），最大值30分鐘（即無操作30分鐘后屏幕背光關閉黑屏，以節省電量）。按【確定】鍵保存設置的參數，按【返回】鍵退出設置界面。
五、注意事項
5.1 當被校密度繼電器所處環境溫度與校驗儀溫度有差異時，要讓兩者處于同處一地，溫度相同，保證校驗精度。
5.2 本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。
5.3 本儀器自校功能的設計是為了便于中試人員或使用單位專業調校人員使用，如非專業人員使用此功能會影響儀器的精度。
5.4 本儀器屬于精密儀器（禁油）。
5.5 嚴禁使用帶有雜質的氣源。
5.6 測試管路中嚴禁進入油污。
5.7 嚴禁校驗帶有油顆粒的表計。
六、標準配置
主機 1臺
電源線 1根
打印紙 2卷
合格證 1份
使用說明書 1套
快速插拔管路 2根
信號采集線 1根
轉換接頭 1套
充氣連接桿 1套
七、售后服務
本公司對產品實行三包。凡用戶在遵守使用原則的情況下，確因制造質量所引起不能正常工作，公司負責包修、包換、包退。
1.產品的保修期為壹年，用戶從實際收到貨物開始計算。凡在保修期內出現問題，公司負責維修。
2.用戶可隨時將儀器的使用情況或意見告知本公司。
