SFBY-9000手持式變壓器變比組別測試儀
發布日期：2020-06-03 點擊：5256次
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
目 錄
前 言 1
一、 功能特點 2
二、技術指標 3
三、工作原理框圖 4
四、結構外觀 5
1、結構尺寸 5
2、儀器外觀 5
3、鍵盤說明 6
五、液晶界面 7
1．主菜單界面 7
2．參數設置屏 7
3．三相變壓比測試 8
4．三相匝數比測試 9
5．單相變壓器測試 11
6．Z型變測試 12
7．斯科特變壓器（T型變）測試 13
8．逆斯科特變壓器（T型變）測試 14
9．歷史數據屏。 15
六、接線方法 16
七、電池維護及充電 18
八、注意事項 19
九、售后服務 20
前 言
根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角）的手持式變比測試儀；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、牽引變、斯科特及逆斯科特變壓器），是到目前為止國內變比測試中技術最先進，測試項目最完善，測量參數最全面的變比測試儀。
該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、實現微機化管理。
儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。
一、功能特點
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。
3、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量。
4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。
6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
8、抗振性好：軍品接插件的使用增強了抗振性能。
9、 采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
10、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
11、攜帶方便：體積小，重量輕。
12、內部具備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量。
二、技術指標
1、變比測量范圍：0.8~10000。
2、測量速度快：1分鐘內完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度 0.1%（0.8－3000）
0.2%（3000－10000）
根據用戶要求可訂制全量程0.1級的設備
4、攜帶方便、適合野外作業。
5、重量：3Kg
三、工作原理框
四、結構外觀
儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用手持式注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。
1、結構尺寸
圖一、主機與配件箱尺寸
2、儀器外觀

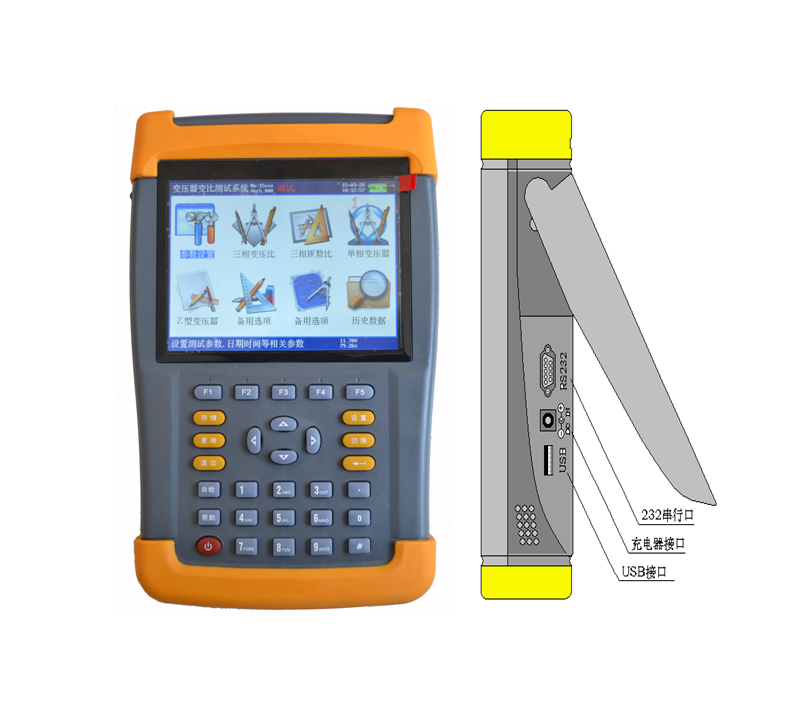

圖二、儀器外觀－正、側面圖
儀器頂端部分是變比測試航空插頭，高壓側，低壓側端子。正面上部是彩色液晶屏，下部是標準30鍵的控制鍵盤；在儀器的右側打開支架可看到USB接口、充電接口、RS232接口。
3、鍵盤說明
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、回車、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
各鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。
鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。
退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。
回車鍵：確認鍵，用來確認使所設置的參數生效或者進入所選擇的屏。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。
切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。
自檢鍵：保留功能，暫不用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。
五、液晶界面
液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。
1．主菜單界面
主菜單如圖三所示：
圖三、主菜單
當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、斯科特測試、逆斯科特變、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等，同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電；屏幕最下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。
2．參數設置屏
在選中‘參數設置’功能時首先進入?yún)?shù)設置屏，如圖四所示。
在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏最最下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：
? 試品編號：指被測變壓器的編號，最多可輸入6位。
? 額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值
? 分接總數：指變壓器分接開關總的檔位數
? 等分接級：變壓器每檔調整的電壓百分比。
? 設置日期：設置當前的日期。
? 設置時間：設置當前的時間。
圖四、參數設置屏
3．三相變壓比測試
圖五、三相變壓比測試接線提示屏
進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。
接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。
圖六、三相變壓比測試結果屏
測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值（以上三項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）角度方向重合。測試完成后按【存儲】保存測試結果。按【退出】返回，【確定】重新測試。
4．三相匝數比測試
進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。
圖七、三相匝數比測試接線提示屏
接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。
圖八、三相匝數比測試結果屏
測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值（以上三項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，按【退出】返回，【確定】重新測試。
5．單相變壓器測試
進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏（如圖九所示），按照單圖示進行接線。
圖九、單相變壓器測試接線提示屏
接線完成后按【回車】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖十中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【存儲】保存測試結果。按【退出】返回，【確定】重新測試。
圖十、單相變壓器測試接線結果屏
6．Z型變測試
進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏（如圖十一所示），按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。
圖十一、Z型變壓器測試接線提示屏
測試完成后測試結果顯示在顯示屏上，如圖十二所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按【存儲】保存測試數據，【退出】返回，【確定】重測。
圖十二、Z型變壓器測試接線結果屏
7．斯科特變壓器（T型變）測試
進行斯科特測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“斯科特測試”項按【回車】鍵進入接線提示屏（如圖十三所示），按照圖示要求接線，接線完成后按【回車】鍵進入“斯科特測試”屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十四所示。
圖十三、斯科特變壓器測試接線提示屏
測試完成后測試結果顯示在顯示屏上，如圖十四所示屏幕左側包括：高壓側三相的電壓、相位，低壓側兩相的電壓、相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及低壓夾角。提示行提示按【存儲】，【退出】，【確定】重測。
圖十四、斯科特變壓器測試結果屏
8．逆斯科特變壓器（T型變）測試
進行逆斯科特測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“逆斯科特測試”項按【回車】鍵進入接線提示屏（如圖十五所示），按照圖示要求接線。
圖十五、逆斯科特變壓器測試接線提示屏
接線完成后按【回車】鍵進入“逆斯科特測試”屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十六所示。測試完成后測試結果顯示在顯示屏上，如圖十六所示屏幕左側包括：高壓側三相的電壓、相位，低壓側兩相的電壓、相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及低壓夾角。提示行提示按【存儲】，【退出】，【確定】重測。
圖十六、斯科特變壓器測試結果屏
9．歷史數據屏。
按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。
提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F5】上傳數據。
圖十七、歷史數據查詢
六、接線方法
1． 三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。接線圖如下圖所示：
圖十八、三相變壓器的測試接線
2． 單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、黑兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：
圖十九、單相變壓器的測試接線
3． 測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c,接線正確方可測試。接線圖如下圖所示：
圖二十二、Z型變的測試接線
七、電池維護及充電
儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
儀器須及時充電，避免電池深度放電影響電池壽命，
正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。
每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。
八、注意事項
1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．充電時最好使用有地線的電源插座。
5．不能在過量限的情況下工作。
6．嚴禁高低壓接反。
九、售后服務
儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排最便捷的處理方案
