SFJS-6000C 異頻抗干擾介質損耗自動測試儀
發布日期：2020-06-03 點擊：3325次
湖北四方國瑞電力控股有限公司.位于國家級高新技術開發區四方國瑞電力工業園內，是一家專業從事電力電氣檢測（測量）設備、儀器儀表、電力自動化系統的研發、生產與銷售的資深品牌科技企業。
使用安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、測試人員應具備一般電氣設備或儀器的使用常識。
3、測試人員必須完全嚴格遵守安全操作規程，必須完全了解高壓測試線路，及儀器操作要點。
4、非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。
5、必須保證本測試儀可靠接地。
6、保險管損壞時，必須確保更換同樣規格的保險管。
7、儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。
8、儀表應避免劇烈振動。
9、對儀器的維修、護理和調整應由專業人員進行。
本儀器只能在停電的設備上使用；
必須保證儀器和被試設備的接地端可靠接地網上；
根據被試設備接地情況正確選擇正、反接法；
目 錄
一、概述 1
二、性能特點 1
三、技術指標 2
四、儀器介紹 2
五、測量原理 3
六、接線方法 5
七、操作步驟 9
八、注意事項 11
九、配套清單 12
一、概述
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
ZSJS-6000C 異頻抗干擾介質損耗自動測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
二、性能特點
1、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
2、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、過流保護功能，在試品短路或擊穿時儀器不受損壞。
4、內附標準電容和高壓電源，便于現場測試，減少現場接線。
5、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
三、技術指標
測 量 范 圍 電容值：3pF ～ 60000 pF/10kV 60pF ~ 1μF/0.5kV
介損范圍：0 ～ 100%不限，分辨率：0.001%，
電容、電感、電阻試品自動識別
最 大 誤 差 電容精度：±（1.0%×讀數±1 pF）
介損精度：±（1.0%×讀數±0.04%）
分 辨 率 電容分辨率：最小可分辨0.001 pF
介損分辨率：最小可分辨0.001
試驗電流范圍 10μA～5A
內 施 高 壓 設定電壓范圍：0.5～10k，最大輸出電流：200mA
試 驗 頻 率 50Hz單頻，45/55Hz自動雙變頻
供 電 電 源 180V ~ 270VAC ，50Hz / 60Hz ± 1% （市電或發電機供電）
工 作 環 境 環境溫度：0 ～ 40℃； 環境濕度：≤ 90%RH，不結露
外 形 尺 寸 50Hz單頻，45/55Hz自動雙變頻
重 量 27.6 kg
四、儀器介紹

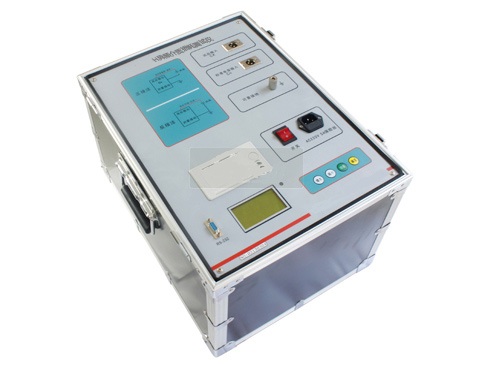

圖1 儀器面板和側面
1．CX插座：是試品信號的測量輸入端，正接線時由專用低壓電纜連接，此電纜單層屏蔽帶特制鱷魚夾，接試品低端。反接線時此端空置。
2．CN插座：是外標準電容信號的測量輸入端，使用內標準時此端空置。
3．接地樁：實驗時，必須通過接地線接地。
4. 電源開關：整機電源的開啟和關閉。
5. 電源座：供電電源輸入口，交流220V±10%，50Hz，帶保險倉。
6. 按鍵區：“增大”、“減小”、“功能”、“確定”
7．接線示意圖
8．打印機：打印測量數據。
9．顯示器：128×64液晶顯示器，顯示菜單和各種提示信息及測量結果。
10．升級調試接口。
11．HV插座：高壓引出端子，由高壓電纜連接，接試品高壓端。輸出10kV高壓。
五、測量原理
1、儀器結構
圖2 儀器結構圖
測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。
控制面板：打印機、鍵盤、顯示和通訊中轉。
變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。
升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鐘。
標準電容器：內Cn，測量基準。
CN電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻＜2Ω。
Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻＜2Ω。
Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻＜2Ω。
反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20kV。
2、工作原理
啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。
按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖3所示：
a 正接線測量 b反接線測量
圖3 測量原理圖
在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純?nèi)菪噪娏?，此電?/span>ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。
在圖3（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖3（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。
a 電流矢量法 b 試品等效電路
圖4 試品等效電路
六、接線方法
儀器引出端子說明：
HV --- 儀器的測量引線高壓端（帶危險電壓）。
CX --- 正接線時試品電流輸入端。
--- 儀器的接地端，使用時與大地可靠相接。
1、正接法（見圖5）
當被測試設備的低壓測量端對地絕緣時，可以采用該接線法測量。
下面以標準電容器BR16正接法測量為例。
（1）高壓線的屏蔽線接標準電容器的高壓端;
（2）將黑色專用低壓電纜從儀器面板上的Cx端引出 ，低壓芯線接標準電容器的低壓端L（見圖11）；低壓屏蔽線接被標準電容器屏蔽端E。（如試品無屏蔽端則懸空）
圖5 標準電容BR16正接線（非接地試品）接線法
特別注意：HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量；
2、反接法（見圖6）
（1）高壓線的芯線接標準電容器的低壓L端;高壓線的屏蔽端接標準電容器的E端。
（2）標準電容器的高壓端接地。
圖6 標準電容器BR16反接線（接地試品）接線法
注意：HV插口輸出10kV危險電壓，將高壓絕緣電纜插在HV插口上
3、串級式電壓互感器：
1）常規法：采用正接法測量，見圖7所示：
圖7 常規接線法
X接地點打開，使A，X相連后接儀器HV端，低壓端所有繞組短接后接Cx端。
注 意： 此試驗電壓為2～3kV，并且高壓A、X短路時要注意X端引線與端子盒保持距離。
2）末端屏蔽法（正接線方式），見圖8，可施加10kV電壓，由于電壓在AX繞組的不等壓分布，電容量值比常規法要小很多。
圖8 末端屏蔽法接線
3）末端加壓法（正接線方式）見圖9所示，此方法受X點耐壓限制，只能施加2.5～3kV電壓，同樣，電容值誤差較大。
圖9 末端加壓法接線
4、套管試驗：
1） 對于單獨的套管（未安裝到變壓器）測量導電桿對測屏的電容和介損值，高壓端HV加導電桿，CX 接測屏，用正接線法進行測量。
2） 對于安裝到變壓器上的套管由于導電桿與繞組連接的關系，必須將A、B、C、O套管的導電桿短路接HV高壓端，Cx端接不同套管的測屏，用正接線法測量電容和介損值。
5、變壓器器身的介質損耗測量：
變壓器的外殼因直接接地，所以儀器用反接線方式測量。測量部位按下表進行。
注意：高壓由HV插口引出，將高壓電纜一端插入HV插口，另一端接被測線圈高壓端。Cx插口不用。
測量線圈和接地部位
序號 雙線圈變壓器 三線圈變壓器
被測線圈 接地部位 被測線圈 接地部位
1 低壓 外殼和高壓線圈 低壓 外殼、高壓和中壓線圈
2 高壓 外殼和低壓線圈 中壓 外殼、高壓和低壓線圈
3 高壓 外殼、中壓和低壓線圈
4 高壓和低壓 外殼 高壓和中壓 外殼和低壓線圈
5 高壓、中壓和低壓 外殼
6、斷路器斷口電容試驗：
斷口電容的介損及電容測量時，將高壓電纜和Cx測量電纜加到斷口電容兩端，用正接線方式測量。如圖10所示：
圖10 斷路器斷口電容試驗接線
7、電流互感器：
1） 鏈?zhǔn)交虼?jí)式結構的電流互感器：這類電流互感器現場測量可按一次對二次繞組用正接線方式測量，或?qū)⒍卫@組全部接地用反接線方式進行測量。
2） 電容型電流互感器：最外層有末屏引出端，試驗時，可采用正接線進行一次繞組相對末屏的tgδ及電容的測量。
8、測量時注意事項：
1）在試驗現場發生刮風天氣時，要人扶絕緣桿、避免高壓端接觸不良造成測試數據不穩、不對或儀器復位等現現象。
2）高壓電纜HV插口的金屬體帶10kV危險高電壓。
七、操作步驟
1、測量前準備：
1）用接地線一端接儀器的接地柱，另一端接可靠的大地，保證儀器外殼處在地電位上。
2）正接線時：將高壓電纜插頭插入后門HV插座中，將另一端的黑色鱷魚夾夾到被測試品的高端引線上,也可以把紅色鱷魚夾與黑色鱷魚夾并聯使用。將CX低壓電纜插入CX插座中，另一端的紅色夾子夾試品的低端或末屏等，黑色夾子接地或懸空或接屏蔽裝置。
3）反接線時：將高壓電纜插頭插入后門HV插座中，將另一端的紅色鱷魚夾夾到被測試品的高端引線上，黑色夾子懸空或接屏蔽裝置。Cx插座不用。
2、打開電源開關，計算機進行自檢，液晶屏顯示中文主菜單如圖11所示。
3、菜單選擇：
1）按“功能”鍵可移動光標至各菜單項，并循環指示。被選中項反白字體顯示。選擇鍵的流程見圖12所示。
2）在光標當前所示項目，按“增大”、“減小”鍵可進行該項菜單的變更，并循環指示，流程見圖13所示。
3）將菜單變更至與測試要求相對應后即可按選擇鍵進行下個項目的選擇。
圖11
圖12 圖13
圖14 圖15
4、測試：打開開關，當光標在測試項目上時，按確認鍵大約5秒鐘開始測試。測試過程中顯示的畫面如圖14（正接線，變頻）所示，當下面的進程到100%時候測試完畢，然后顯示測量結果見圖15所示，此時光標指示打印機圖標，按確認鍵打印報告。
測量結果的意義如下：
tgδ：試品的損耗因數tgδ值
CX：測量的電容值
V：施加電壓值
I：試品流過的電流
F1，F2：試驗頻率
打印結束后，關閉電源開關，測試完畢。
八、注意事項
1、遵守本單位的高壓試驗安全工作規程。
2、高壓試驗必須由2名以上工作人員參加，1人操作，1人監護。
3、接線完畢后，由1人負責檢查。
4、測試結束后，關閉電源開關。嚴禁帶電拆裝高壓電纜！
5、儀器出現不正?，F(xiàn)象，關閉電源開關，等待一分鐘左右再檢查。
6、反接線校驗標準介損器時，將標準介損器放在絕緣物體上，離地60-100cm，將高壓電纜接頭懸空吊起遠離地面，避免高壓線夾對地的分布參數影響數據。
7、高壓電纜損壞時，可以用低壓CX線懸空使用，本產品高低壓電纜接線方式相同，可以互換使用。。
8、測量完畢必須關閉電源開關，等待一分鐘左右再拆線。
九、配套清單
序號 名 稱 數 量 單 位
1 主機 1 臺
2 高壓輸出屏蔽電纜 1 根
3 試品輸入電纜 1 根
4 AC 220V/10A電源線 1 根
5 熱敏打印紙 2 卷
6 保險管5A 4 支
7 接地線 1 根
9 說明書 1 本
10 出廠報告 1 份
11 合格證 1 張
附 錄
1、測量試品介質損耗因數時，若測量結果為（-tgδ），是否表明試品介質損耗很小？
不一定。
測量tgδ時，出現（-tgδ）值的原因主要有：在潮濕天氣條件的下瓷套表面凝結水膜，加接保護環，套管內部油質劣化、套管抽壓小套管絕緣電阻降低、試驗裝置屏蔽不完善等，在試品內部或測試電路中形成三端T形網絡、電場的干擾以及標準電容介質損耗大于試品介質損耗或者三種影響同時存在所引起。
而試品出現（-tgδ）時，是沒有物理意義的。因此，當出現（-tgδ）時，必須查明原因，消除（-tgδ）的測量值。
2、測量絕緣油的tgδ時，為什么一般要將油加溫到約90℃后再經行？
絕緣油的tgδ值隨溫度升高而增大，越是老化的油，其tgδ隨溫度的變化也越快。
例如，老化了的油在20℃時tgδ值，相當于新油tgδ值的2倍，在100℃時可相當于20倍。也常遇到這種情況，20℃時油的tgδ值不大，而70℃所測得的tgδ又遠遠超過標準，所以應盡量在高溫時測量油的tgδ。
另外，變壓器油的溫度常能達到70～90℃，所以測量90℃絕緣油的tgδ值對保證變壓器安全運行是一個較重要的參數。
基于上述，《規程》規定在90℃下測量絕緣油的tgδ。
