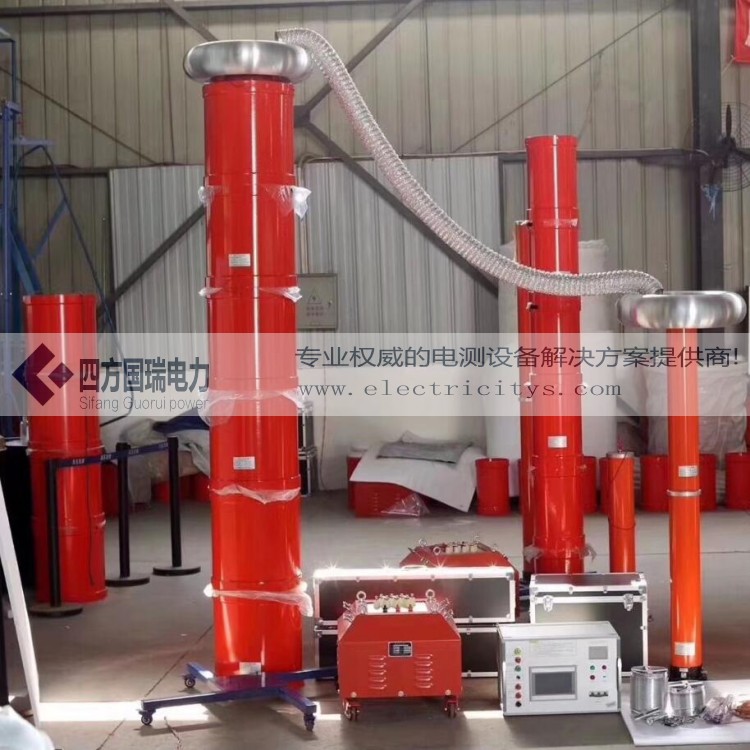

變頻串聯諧振試驗裝置進行各種耐壓試驗方法介紹
發布日期：2020-06-10 點擊：1378次
變頻串聯諧振試驗裝置可任意組合，進行各種耐壓試驗。那該裝置具體可進行哪些試驗?zāi)兀科浞椒ㄓ质窃趺礃拥哪?？以下是四方?guó)瑞為大家?guī)?lái)的串聯諧振裝置的各種知識，四方國瑞專業生產串聯諧振，產品選型豐富，專業電測15年，找串聯諧振，就選四方國瑞。
一、35kV及以下電壓等級的變壓器等主電氣設備的交流耐壓試驗，試驗頻率為45Hz～65Hz，電抗器的使用方式為將三節電抗器串聯成組使用。
1、35kV主變：對應的電容量范圍為5000pF~20000pF， 最高耐壓試驗值68kV。
2、諧振頻率：1/6.28×√405×0.02×10-6=56Hz
56Hz下最大被試電容量時的試驗電流：56×6.28×0.02×10-6×68×103=0.47A
3、選擇設備：10kW變頻控制源；3kV/1A電抗器 三臺串聯；10kVA（3kV/3A）勵磁變；100kV分壓器。
二、110kV及以下電壓等級的變壓器等主電氣設備的交流耐壓試驗。
1、110kV主變：對應的電容量范圍為5000pF～15000pF， 最高耐壓試驗值160kV，試驗頻率為45Hz～65Hz。
2、諧振頻率：1/6.28×√675×0.015×10-6=50Hz
50Hz下最大被試電容量時的試驗電流：50×6.28×0.015×10-6×160×103=0.75A
3、選擇設備：10kW變頻控制源；36kV/1A電抗器五臺串聯；10kVA（5kV/2A）勵磁變；200kV分壓器。
三、110kV及以下電壓等級的變電站主電氣設備的交流耐壓試驗，試驗頻率為30Hz～300Hz，電抗器的使用方式為全部電抗器串聯成組使用
1、110kV開關：對應的電容量忽略不計， 最高耐壓試驗值265kV
2、諧振頻率：1/6.28×√810×500×10-12=250Hz
250Hz下最大被試電容量時的試驗電流：250×6.28×0.0005×10-6×200×103=0.15A。
3、選擇設備：10kW變頻控制源；36kV/1A電抗器六臺串聯；10kVA（10kV/1A）勵磁變；200kV分壓器。
所以對于開關母線等斷口電容小的試品也可以進行試驗。
以上為大家介紹變頻串聯諧振試驗裝置進行三種耐壓試驗的具體方法，希望能對廣大用戶在試驗時起到一定的幫助。
