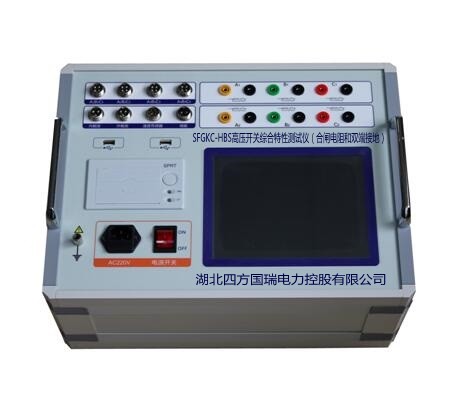

SFGKC-HBS斷路器動特性測試儀
發布日期：2020-06-13 點擊：3238次
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓開關動特性測試儀（斷路器動特性測試儀）在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關動特性測試儀即（斷路器動特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
產品特征
1、斷路器動特性測試儀顯示屏8.4寸，采用windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、斷路器動特性測試儀機內集成式操作電源，無須現場二次電源，現場使用方便快捷?？商峁〥C15～260V可調電源，電流30A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、開關動作一次，得到所有數據及圖形。
5、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
6、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
7、內部抗干擾電路可滿足1000KV變電站內可靠使用。
8、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
9、斷路器動特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
10、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻。
11、斷路器動特性測試儀配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
產品參數
時間測量
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
內觸發測試范圍：0.01ma~20s，外觸發：0.01ms~200s
在200ms以內準確率：（0.05%t±0.1）ms
合閘電阻測量
3/6路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘電阻投入時間、電阻值
測量范圍
30~10KΩ，分辨率0.1Ω，準確度：≤1%±2個字
雙端接地開關測量
3路固有分閘（合閘）時間
分閘（合閘）相內不同期
合閘（分閘）彈跳時間及波形
重合閘測量
合分、分合、分合分
測速范圍
1mm傳感器0.01~25.00m/s
0.1mm傳感器0.001~20.0m/s
360°角度傳感器1周波/0.25°
行程測量
動觸頭行程（行程）、接觸行程（開距）、超行程、過沖行程、反彈行程
測速范圍
1mm傳感器0.01~25.00m/s，0.1mm傳感器0.001~2.50m/s
0.5°角度傳感器1周波/0.5°
行程傳感器
直線傳感器：50mm，測量范圍：0-50mm，分辨率：0.1mm
加速度傳感器測量范圍：0-600mm，分辨率：0.1mm
360線傳感器：360°，測量范圍：0-1000mm，分辨率：0.1mm
直線傳感器：300mm，測量范圍：0-300mm，分辨率：0.1mm（選配）
直線傳感器：500mm，測量范圍：0-500mm，分辨率：0.1mm（選配）
直線傳感器：1000mm，測量范圍：0-1000mm，分辨率：0.1mm（選配）
激光傳感器測量范圍：0-300mm，分辨率：0.1mm（選配）
線圈電流測量范圍
0~40A，最小分辨率：0.01A
儀器電源
AC/DC 220V±10%；50Hz±2%
內部直流電源
輸出DC15-260V連續可調，輸出電流:220V電壓以下≤20A（短時）
外觸發
觸發電壓AC/DC10V~300V,電流：≤120A（短時）
主機體積
380*280*170mm
使用環境
-20℃~+50℃
相對濕度
≤90%
