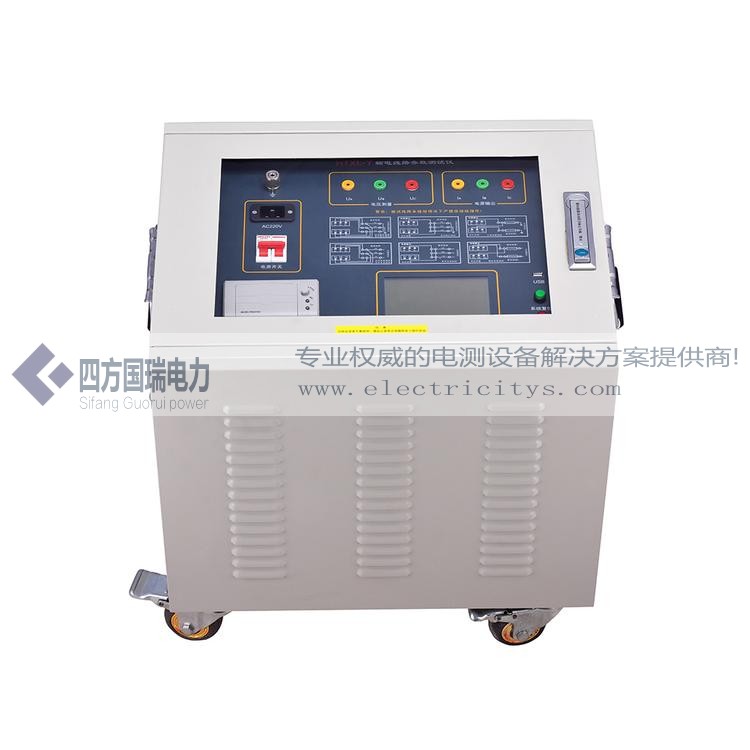

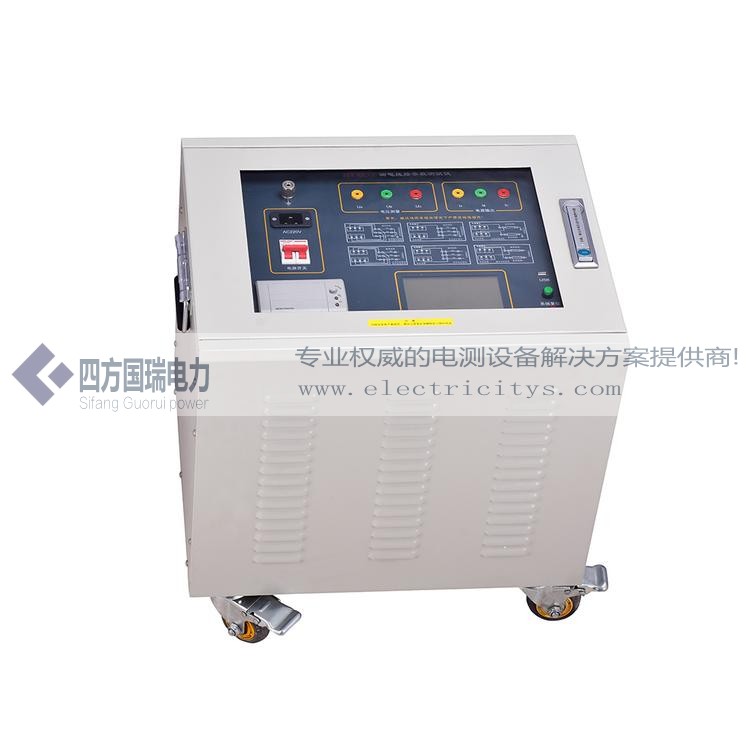

SFXL-Y輸電線路工頻參數測試系統
發布日期：2020-06-20 點擊：3634次
在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，用指針式的高精度電力測試儀表（電流表、電壓表和功率表）測量各個電參量，計算得到輸電線路工頻參數測試結果。整套試驗設備體積龐大，重量大，需要吊車等配合工作，十分不利于現場工作，而且由于測試電源是工頻電源，容易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，對電源的容量和體積要求又進一步提高。
目前市場中銷售的不提供測試電源的輸電線路參數測試儀器，測試過程中仍然需要龐大的工頻電源設備，在強干擾情況下依然無法正常工作，嚴重時甚至燒毀儀器，這類儀器只是替代了傳統的表計，實現了測試和計算自動化，但是無法解決測量中的抗干擾和三相電源設備體積龐大的根本問題。
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，開發了新一代線路參數測試儀，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。
產品別稱：輸電線路異頻參數測試系統、線路參數測試儀產品咨詢電話：027-61903638 手機：13871319625 QQ：3173906661 微信：L13627110989
| 儀器供電電源 | 三相，AC380V±10%，15A，50Hz (有效值) | |
| 儀器內部異頻電源特性 | 輸出電壓 | 三相，0～200V(有效值＜±1%) |
| 輸出電流 | 5A | |
| 輸出頻率 | 47.5Hz，52.5Hz (＜±0.1Hz) | |
| 有功功率 | 47.5Hz，52.5Hz (＜±0.1Hz) | |
| 輸出功率 | 三相3×3kW(9kW) | |
| 具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路) | ||
| 測量范圍 | 電容 | 0.1～30μF |
| 阻抗 | 0.1～400Ω | |
| 阻抗角 | 0°～360° | |
| 線路長度從0.3km到400km均應能夠穩定準確測試 | ||
| 測量分辨率 | 電容 | 0.01μF |
| 阻抗 | 0.01Ω | |
| 阻抗角 | 0.01° | |
| 測量準確度 | 電容 | ≥1μF時，±1%讀數±0.01μF |
| ＜1μF時，±3%讀數±0.01μF | ||
| 阻抗 | ≥1Ω時，±1%讀數±0.01Ω | |
| ＜1Ω時，±3%讀數±0.01Ω | ||
| 阻抗角 | 測試條件：電流＞0.1A | |
| ±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V) | ||
| 保護功能 |
儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。 |
|
| 波形畸變率 | 正弦波，畸變率＜2%。 | |
| 絕緣性能、抗震性能 | 絕緣電阻(MΩ) | |
| 電源輸入端 | 大于10 MΩ | |
| 電流輸出端 | 大于10 MΩ | |
| 電壓測量端 | 大于10 MΩ | |
| 耐壓強度 | 1.5kV，1min，無擊穿飛?。粷M足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試 | |
| 抗干擾參數 | 抗干擾電流 |
線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。 |
| 重量 | 主機65Kg | |
| 輸電線路異頻參數測試系統使用環境 | 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90% | |
